Телескопические раздвижные перегородки в несколько полотен
Телескопическая схема — это несколько полотен на общем многорядном рельсе, которые при открывании захватывают друг друга последовательно: первое полотно, доехав до края, тянет за собой второе, второе — третье, и в итоге все они собираются плотным пакетом у одной стороны проёма. В отличие от bypass, где полотна двигаются независимо, здесь движение каскадное, друг за другом.
Такая схема выигрывает у стековой гармошки в том, что полотна остаются цельными плоскими стёклами без шарниров и точек складывания — а значит, без узлов, которые могли бы разболтаться со временем. Плата за это — более широкий пакет стоянки, чем у гармошки с её складыванием.
Каскадный захват полотен
На каждой каретке установлен ограничитель-толкатель, который включается в работу только тогда, когда предыдущее полотно доезжает до крайнего положения, — это исключает одновременное резкое движение сразу всех полотен и делает открывание плавным, поэтапным.
- Ограничитель-толкатель на каждой каретке
- Последовательное, а не одновременное движение полотен
Число полотен и ширина пакета стоянки
Чем больше полотен в системе, тем шире их проём можно перекрыть, но и тем больше места нужно для стоянки пакета сбоку — в отличие от гармошки, где полотна складываются пополам, телескопические остаются в полный размер даже в собранном виде.
- 3-4 полотна — типовая конфигурация для проёмов до 3 м
- Ширина пакета стоянки — сумма толщин всех полотен с зазорами
Почему стекло остаётся цельным
Отсутствие межсекционных шарниров — главное отличие от гармошки: каждое полотно телескопической системы работает как отдельное, независимое стекло, и в нём нечему разболтаться на изгибе, в отличие от точки складывания у гармошки.
Материалы производства
- Закалённое стекло 8-10 мм, цельные полотна
- Многорядный верхний рельс под число полотен системы
- Каретки с ограничителем-толкателем каскадного захвата
- Нижняя направляющая с раздельными пазами
- Демпферы в конечных положениях пакета стоянки

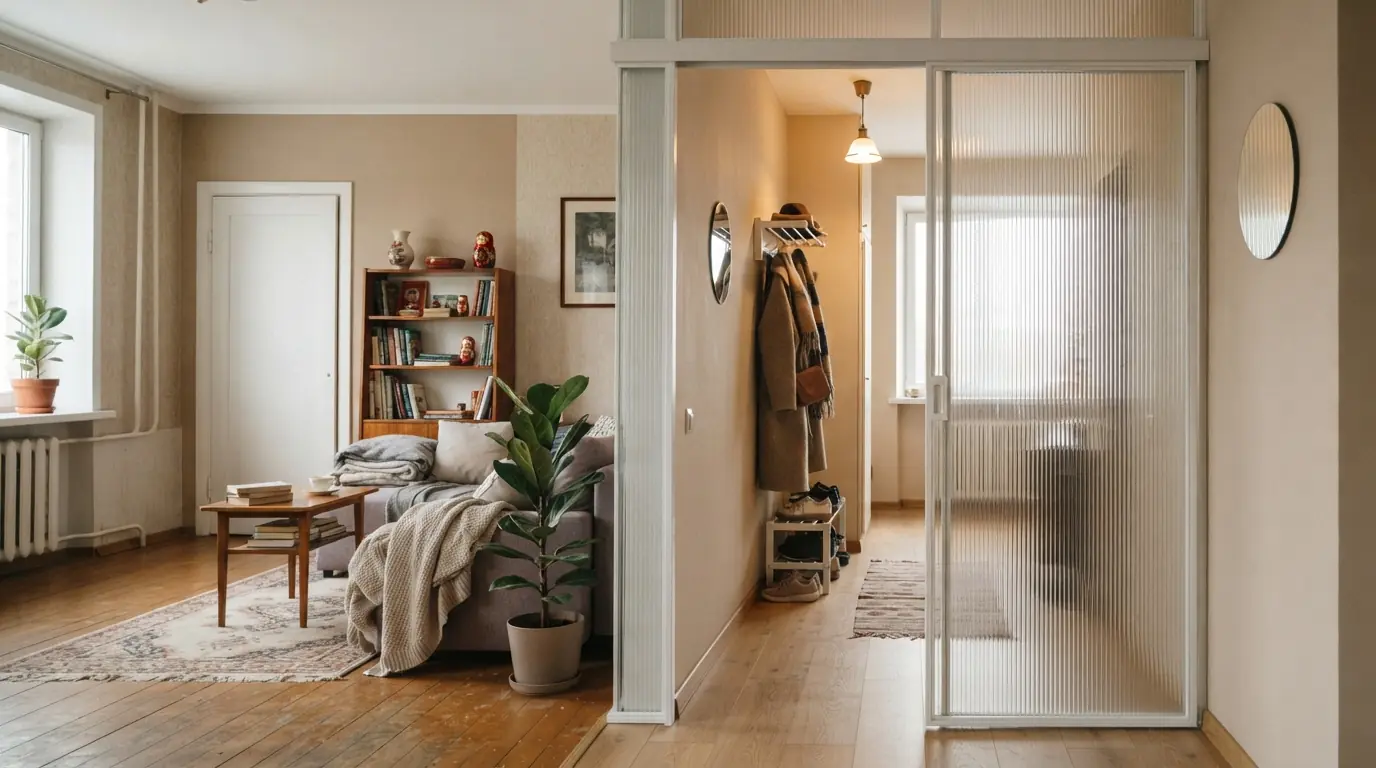

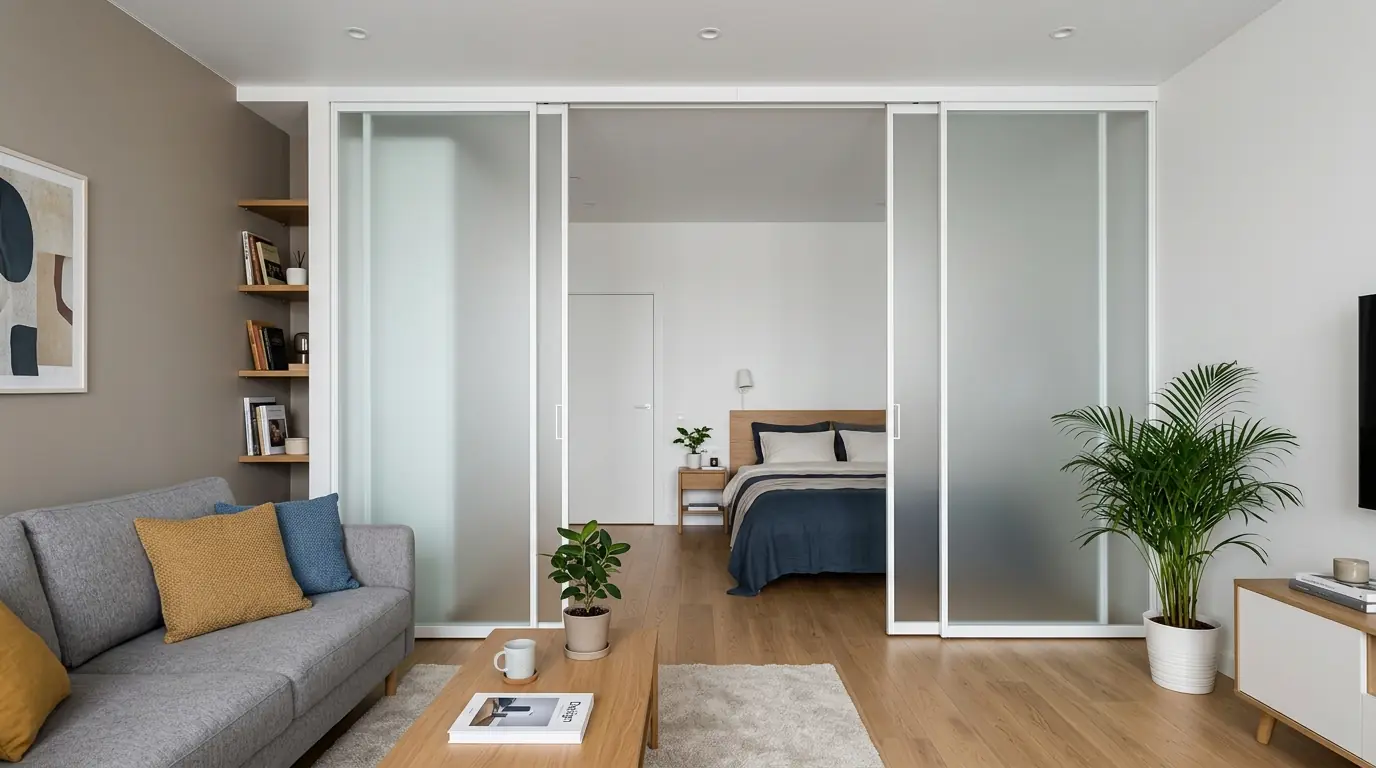

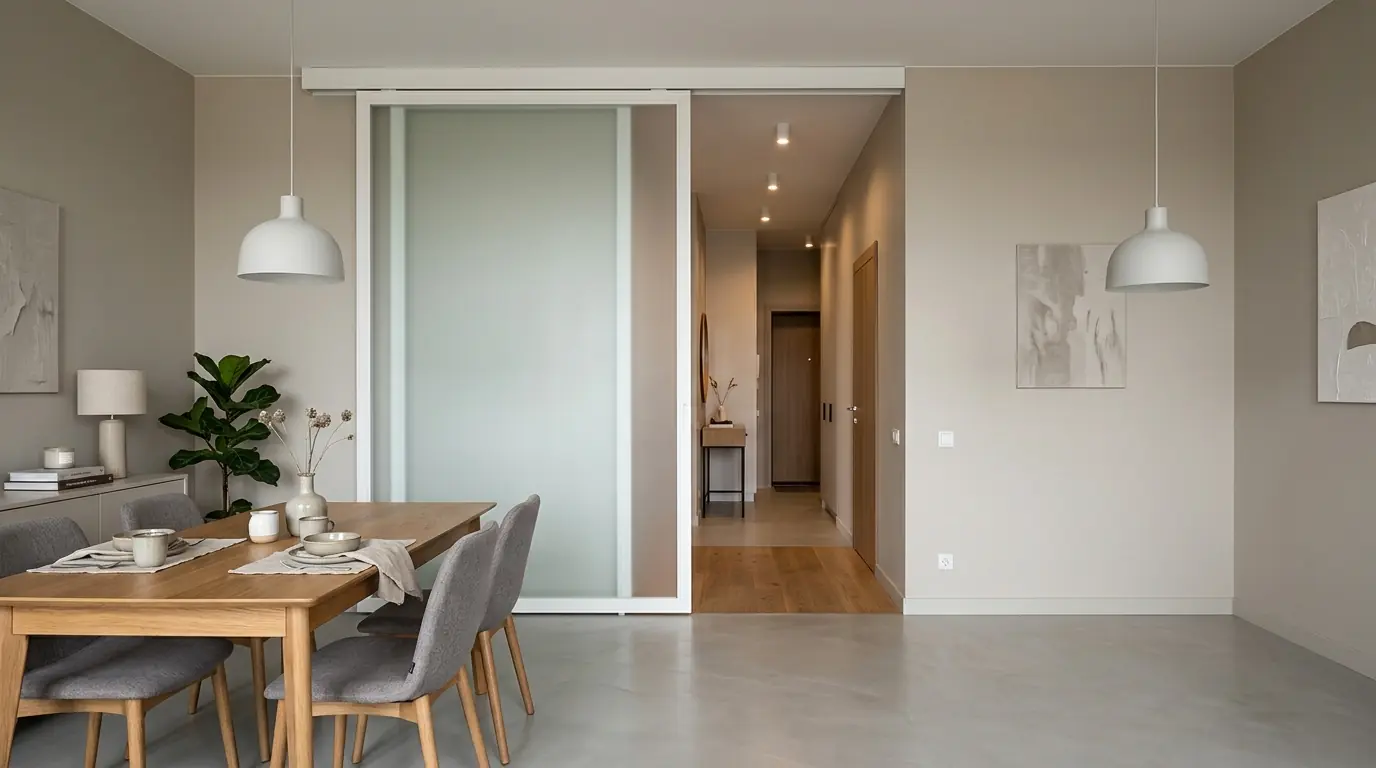

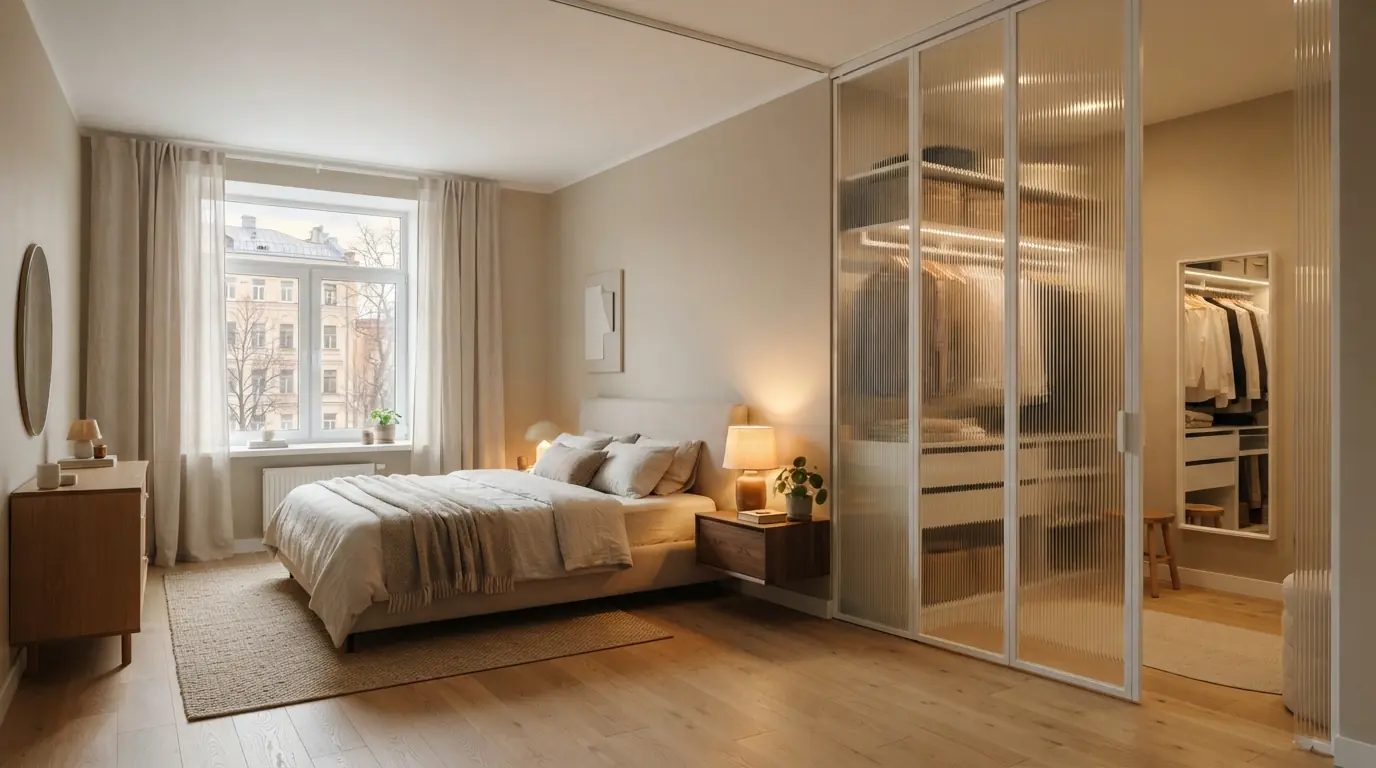

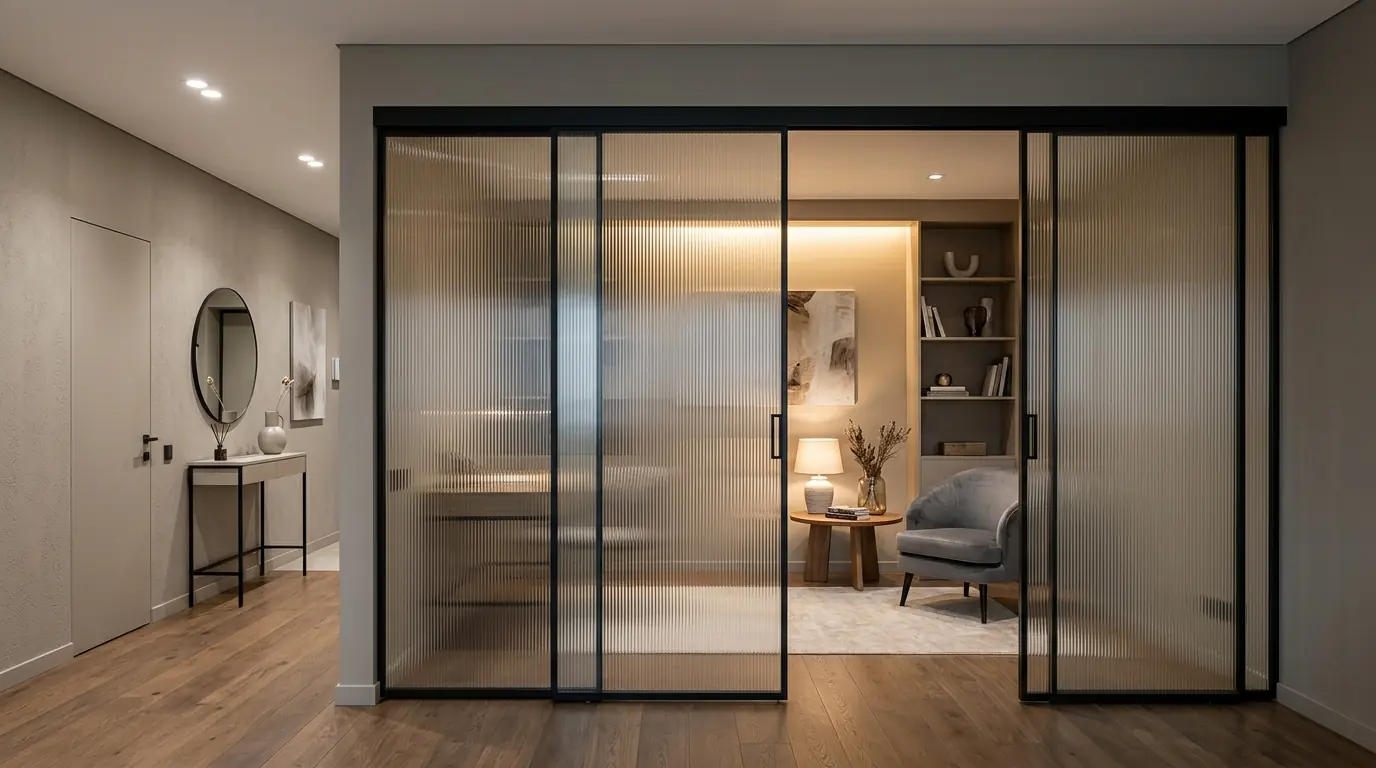

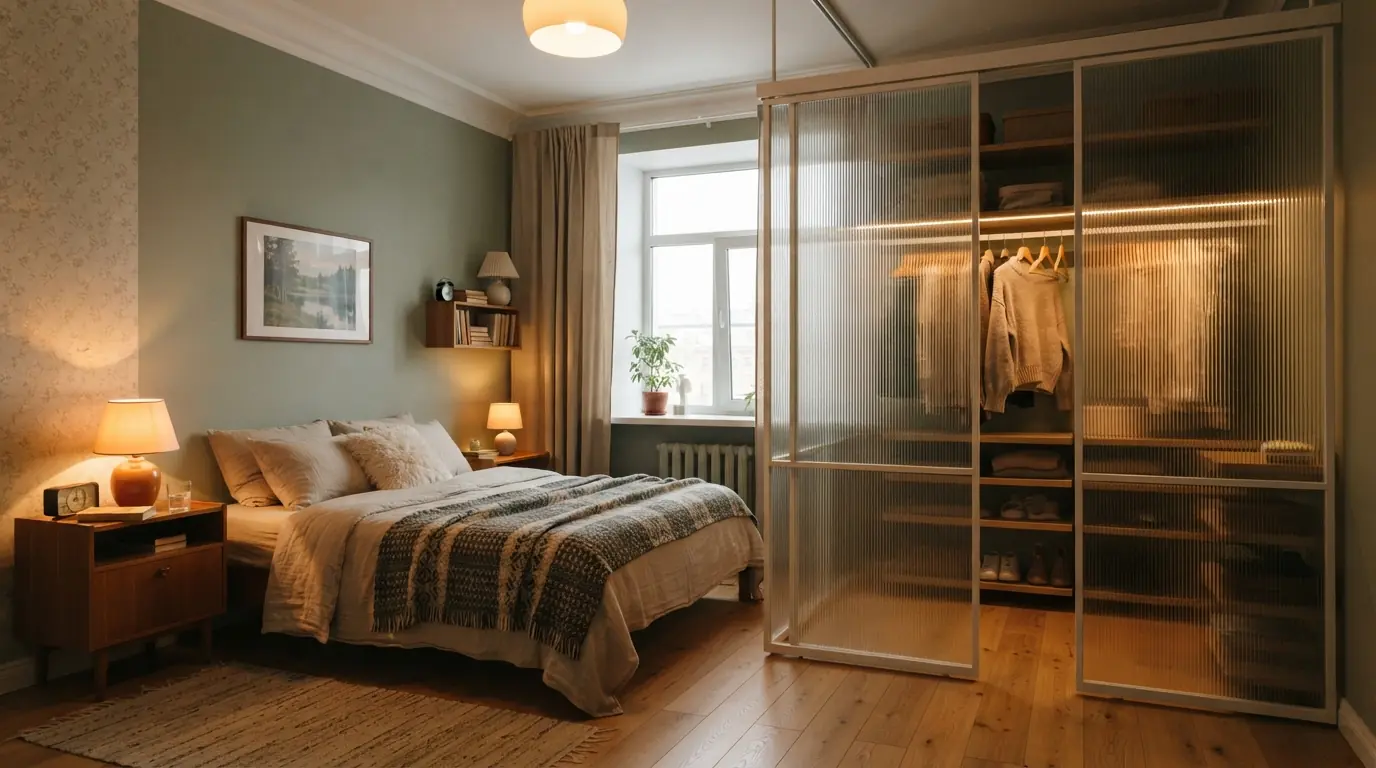

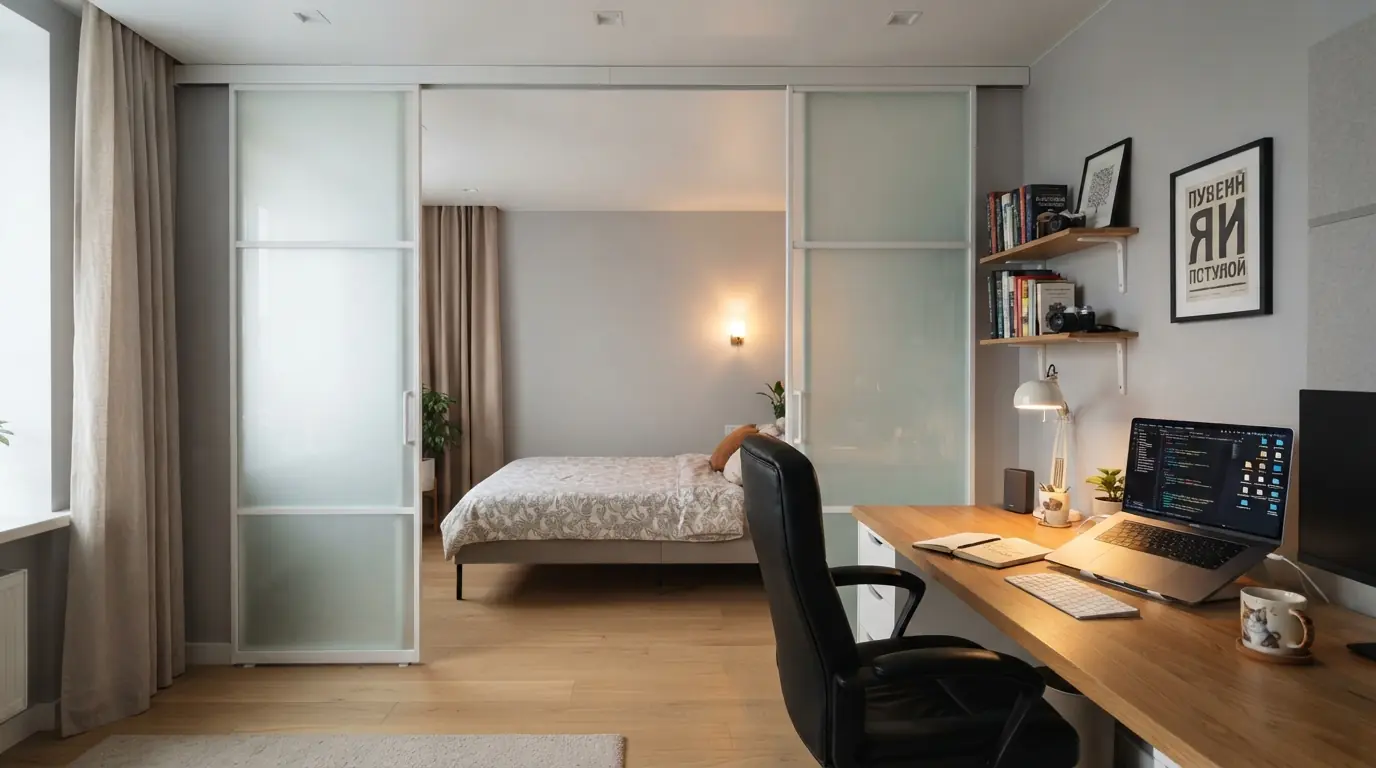

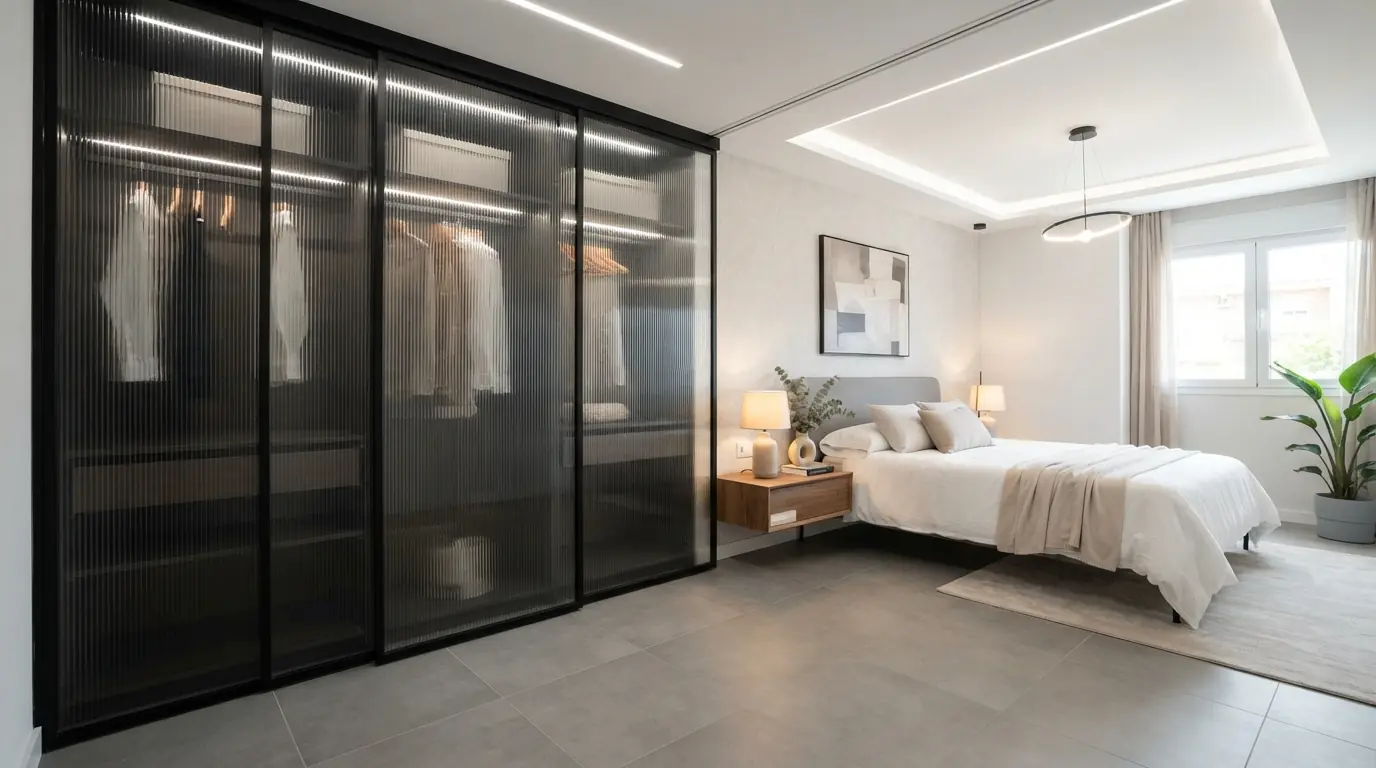

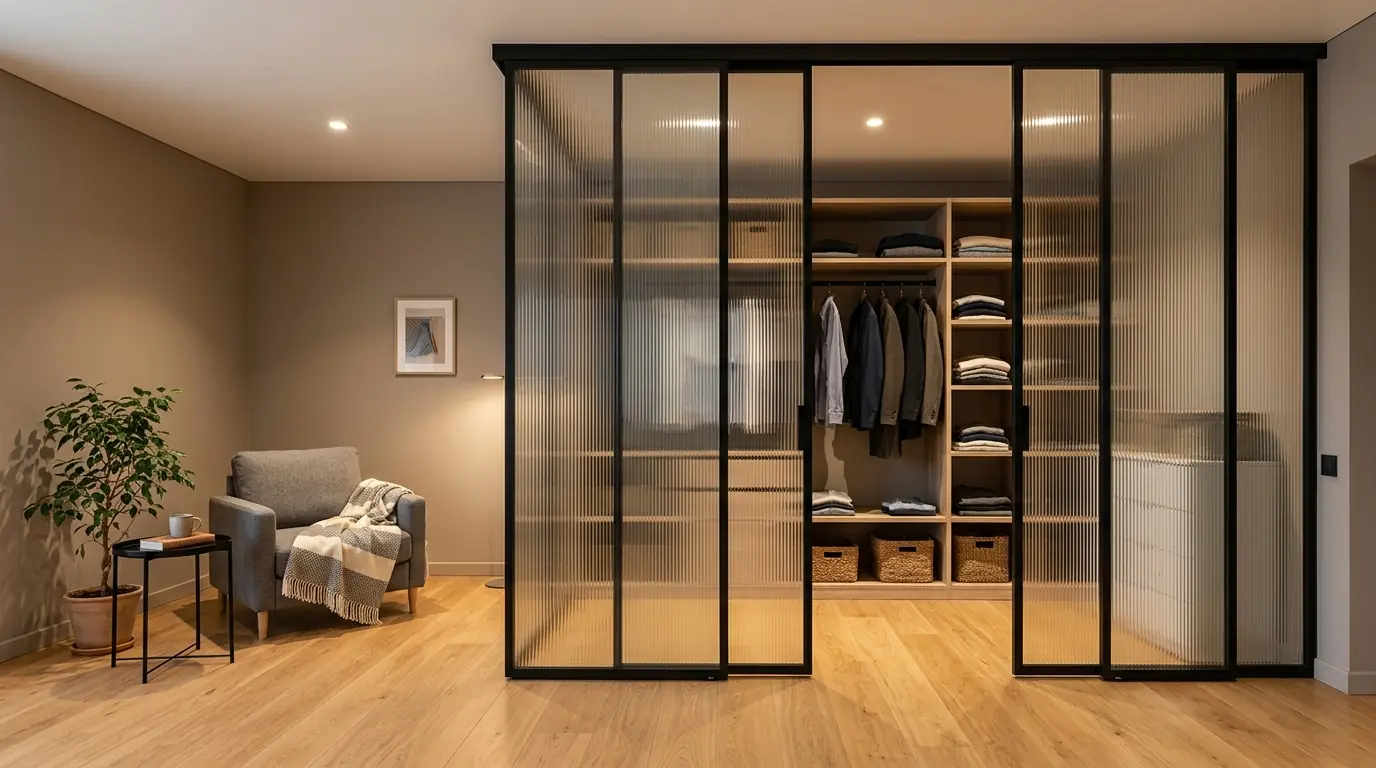

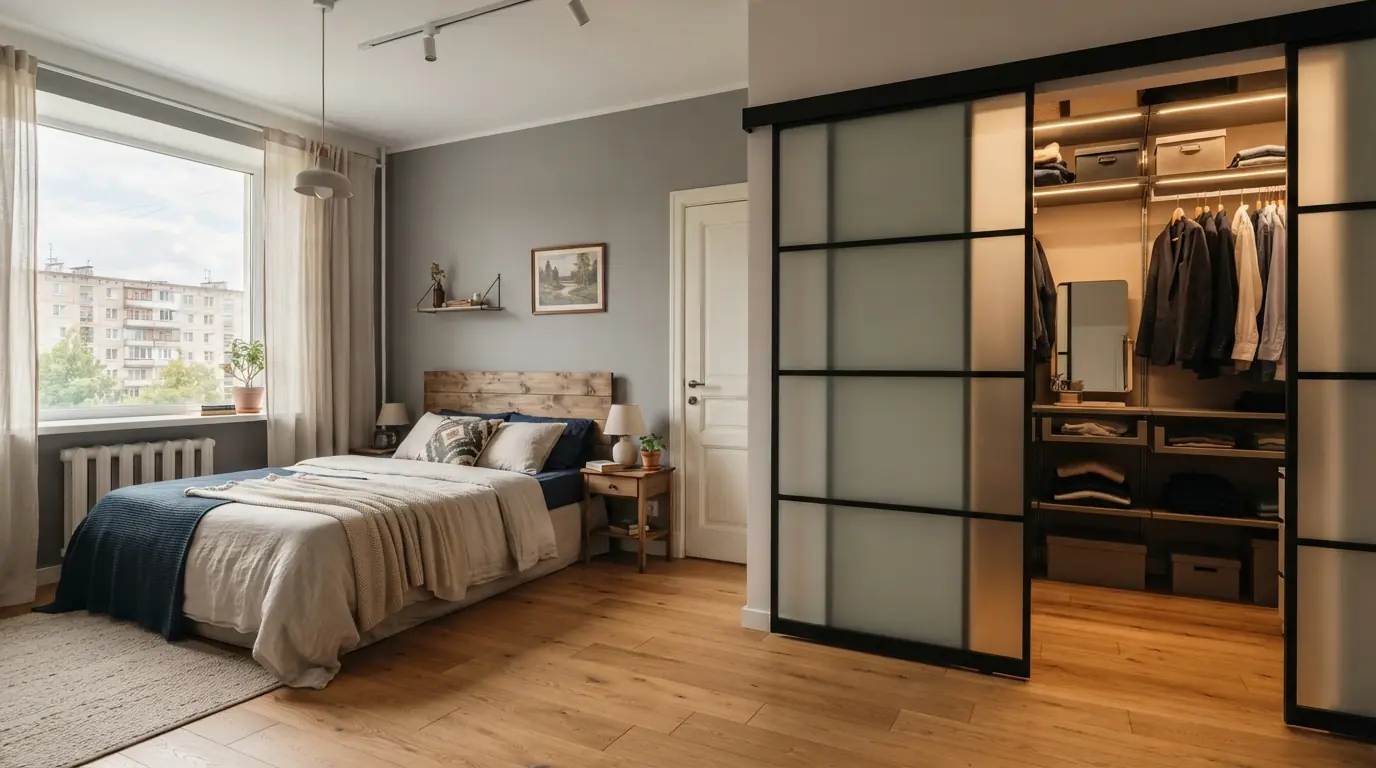

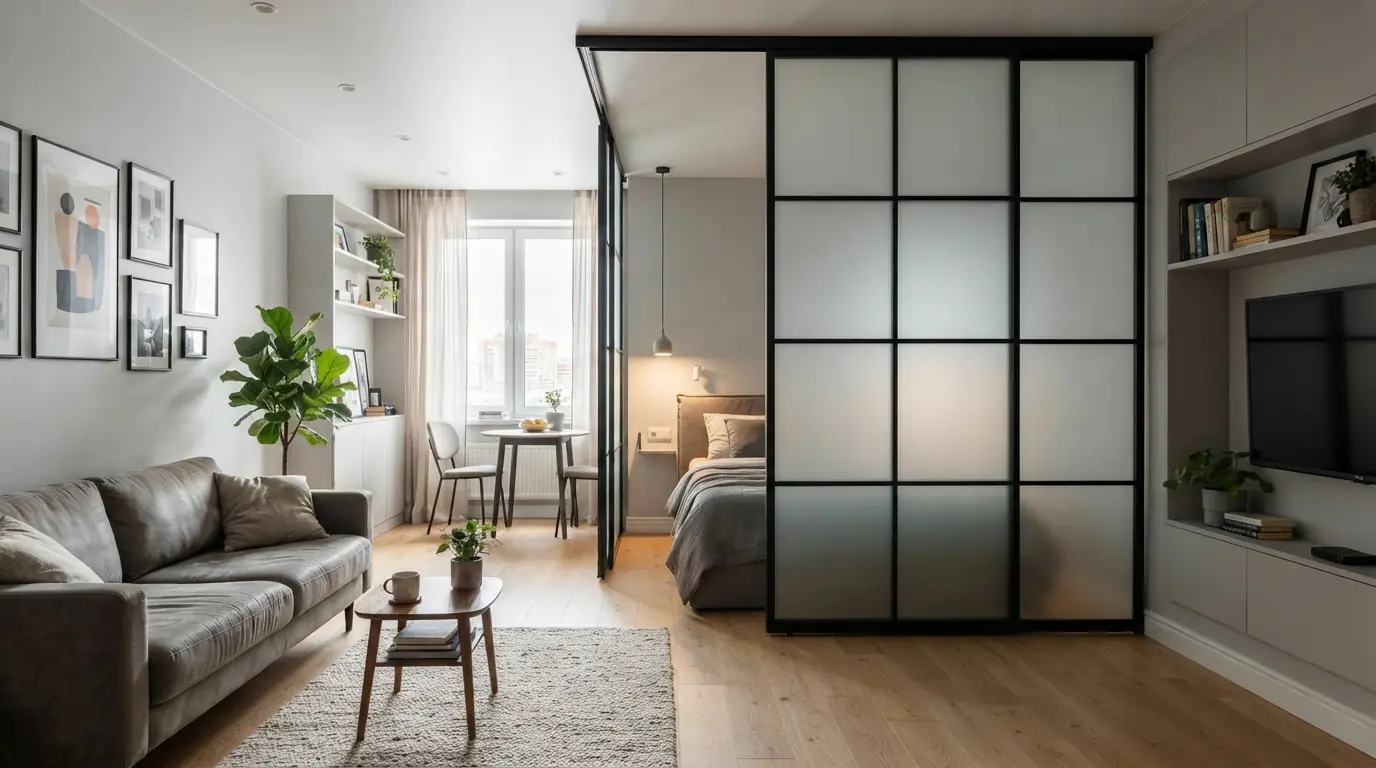

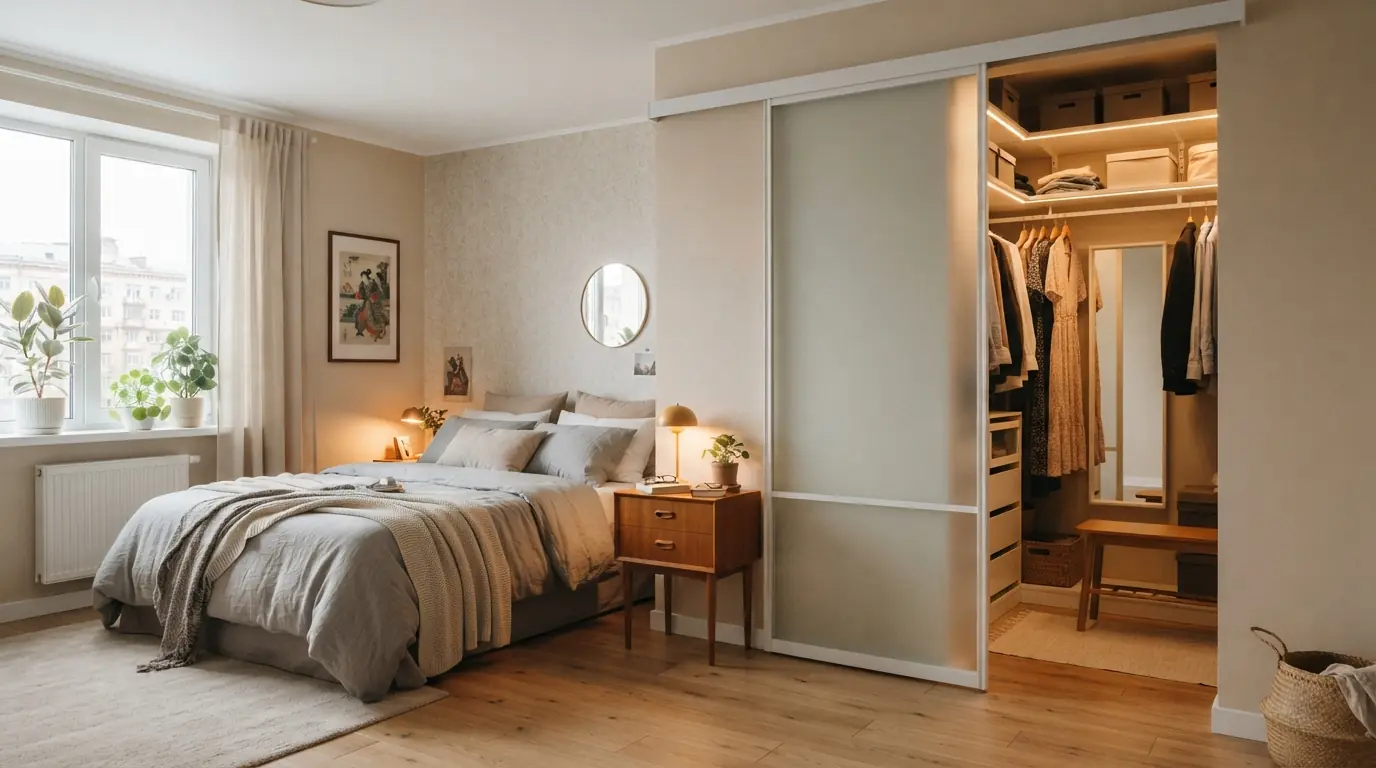

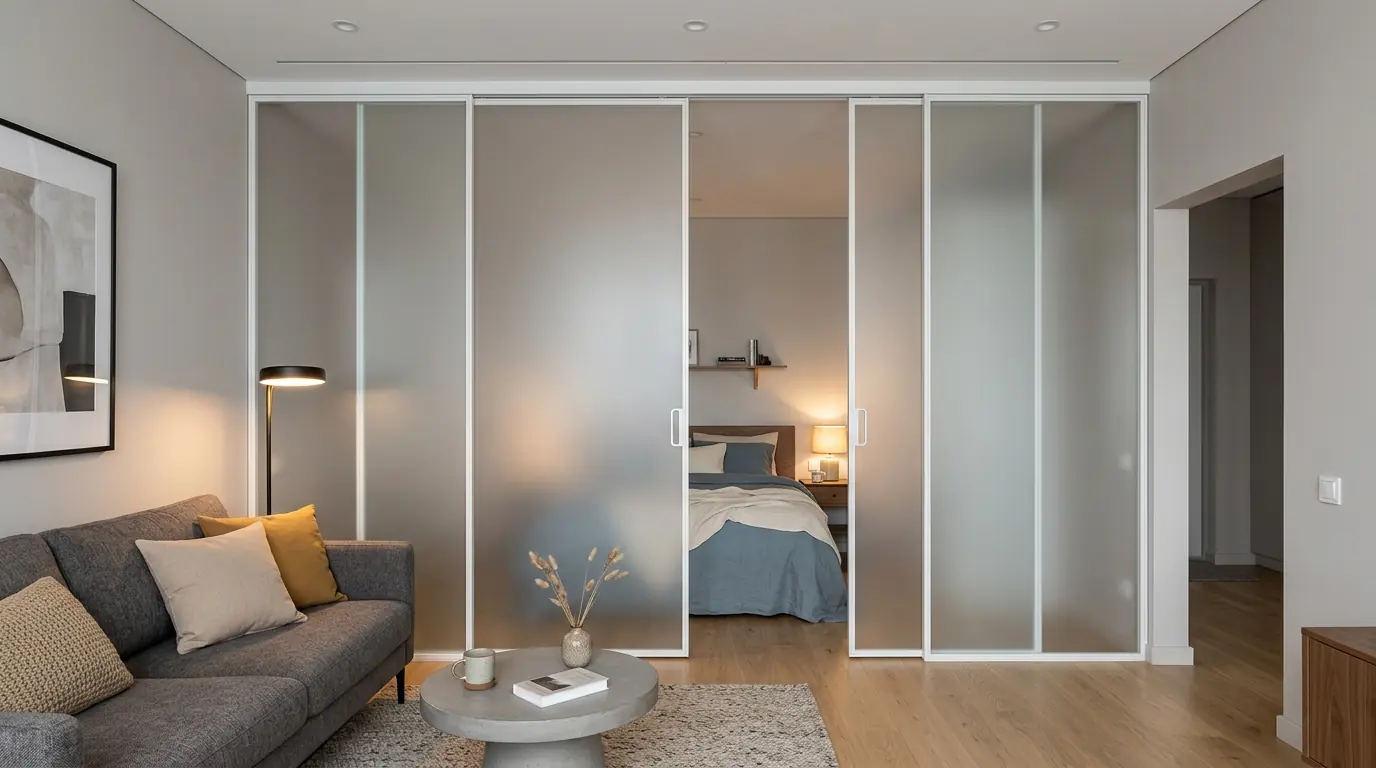

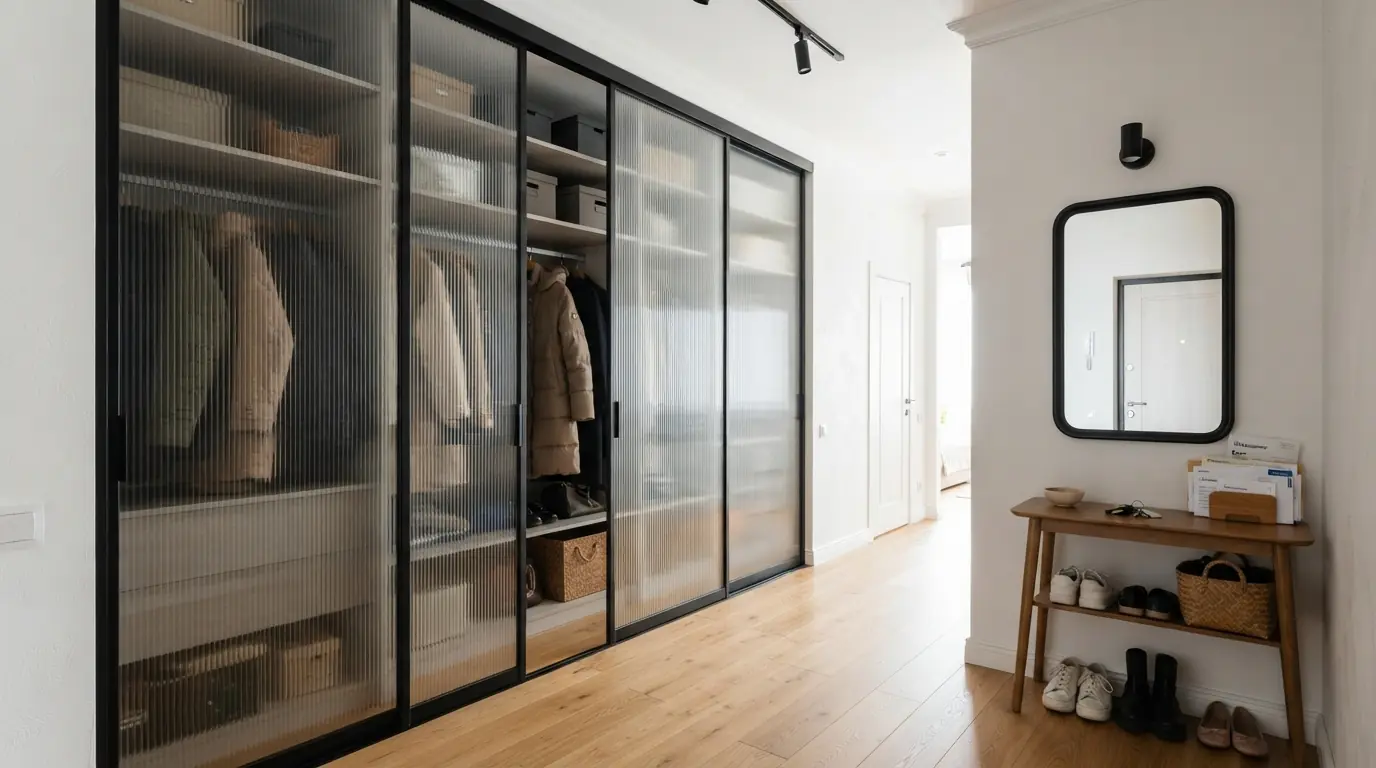

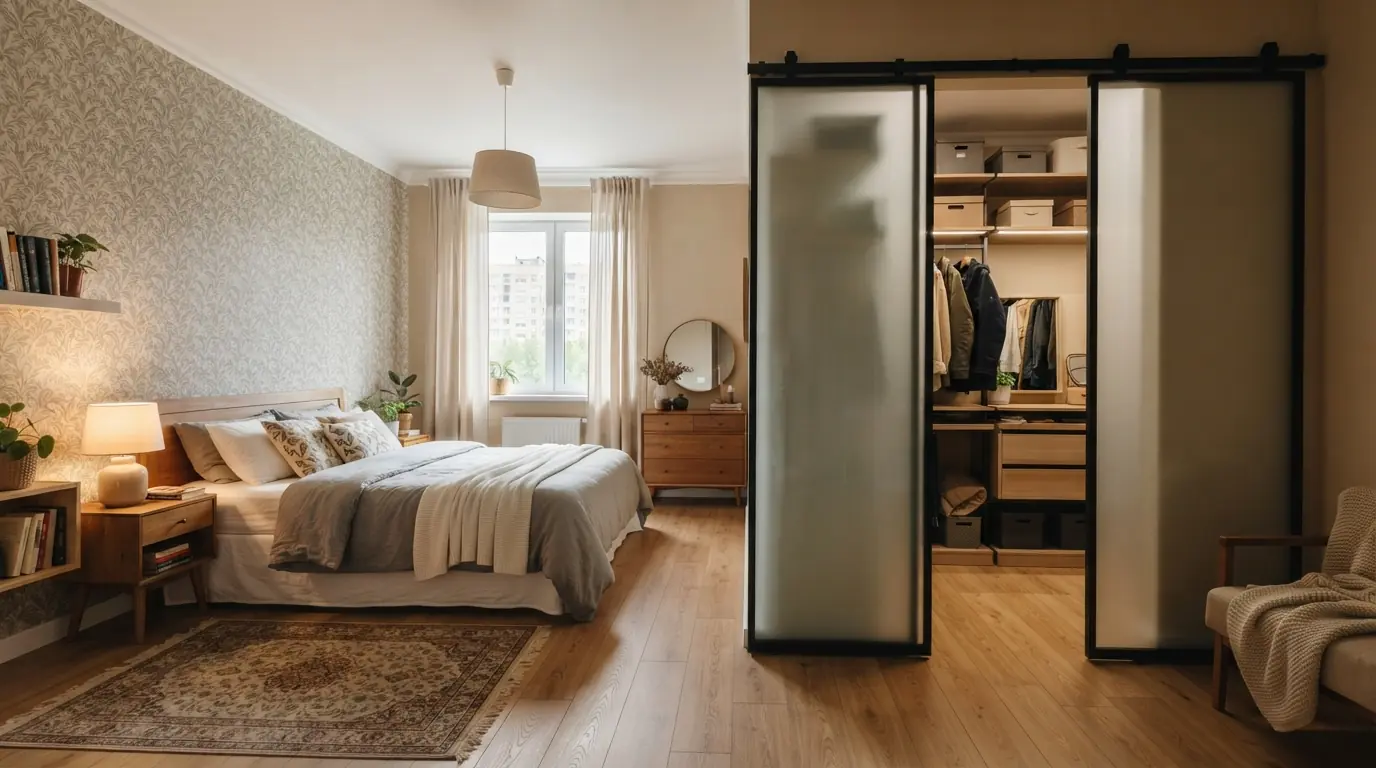

Фотографии выполненных работ
Телескопическая схема — компромисс между гармошкой и bypass: полотна остаются цельными без шарниров, но требуют больше места для стоянки, чем складная система. Мы рассчитываем число полотен и ширину пакета под доступное пространство сбоку от конкретного проёма.
Частые вопросы
В bypass полотна двигаются независимо и требуют отдельного усилия для каждого; в телескопической системе достаточно потянуть одно крайнее полотно — остальные подключаются к движению автоматически через толкатели кареток.
Да, суммарно он шире, чем при складывании гармошкой, — это нужно учитывать при проектировании, если место сбоку от проёма ограничено. Мы рассчитываем точную ширину пакета под число и толщину конкретных полотен.
