Раздвижные перегородки с напольной направляющей для тяжёлых полотен
Там, где полотно тяжёлое, широкое или система эксплуатируется интенсивно — в офисах с ежедневным открыванием по несколько десятков раз, в коммерческих интерьерах — одного верхнего рельса недостаточно для стабильной работы годами. Напольная направляющая забирает часть горизонтальной нагрузки на себя и не даёт полотну раскачиваться при резком движении, а верхний рельс остаётся преимущественно несущим.
Направляющая на полу — это плоская алюминиевая шина, утопленная в паз или наклеенная поверх готового покрытия, а не глубокий рельс с высоким бортиком. Порог получается на 6-10 мм, через него свободно проходит мебель на роликах и не запинается нога. Мы подбираем профиль направляющей под тип финишного покрытия пола отдельно.
Как направляющая стабилизирует ход
В нижней части полотна закреплён направляющий штифт или ролик, который движется в пазу шины. Он не несёт веса — это делает верхняя каретка — но жёстко фиксирует нижнюю кромку полотна от смещения в сторону, что критично для стёкол от 12 мм и проёмов шире 1,4 м.
- Направляющий штифт в нижней кромке полотна
- Паз шины глубиной 8-10 мм под тип покрытия
- Плавающее крепление шины — компенсирует перепады пола
Монтаж на разные типы пола
Направляющую можно врезать в паз при укладке нового покрытия либо наклеить накладным профилем поверх готового пола, если демонтаж покрытия нежелателен. Второй вариант чуть выше по порогу, но не требует вскрытия финишного слоя.
- Врезной паз — при новой стяжке или укладке пола
- Накладной профиль — на готовое покрытие без демонтажа
Когда направляющая обязательна
Для стекла от 12 мм, проёмов шире 1,4 м на полотно и систем с интенсивной ежедневной эксплуатацией мы не рекомендуем отказываться от нижней направляющей — риск раскачивания и преждевременного износа верхней каретки перевешивает выигрыш в ровном поле.
Материалы производства
- Закалённое стекло 10-15 мм
- Нижняя направляющая шина из анодированного алюминия
- Направляющий штифт или ролик в кромке полотна
- Верхний несущий рельс с роликовой кареткой
- Уплотнительный шнур по пазу шины

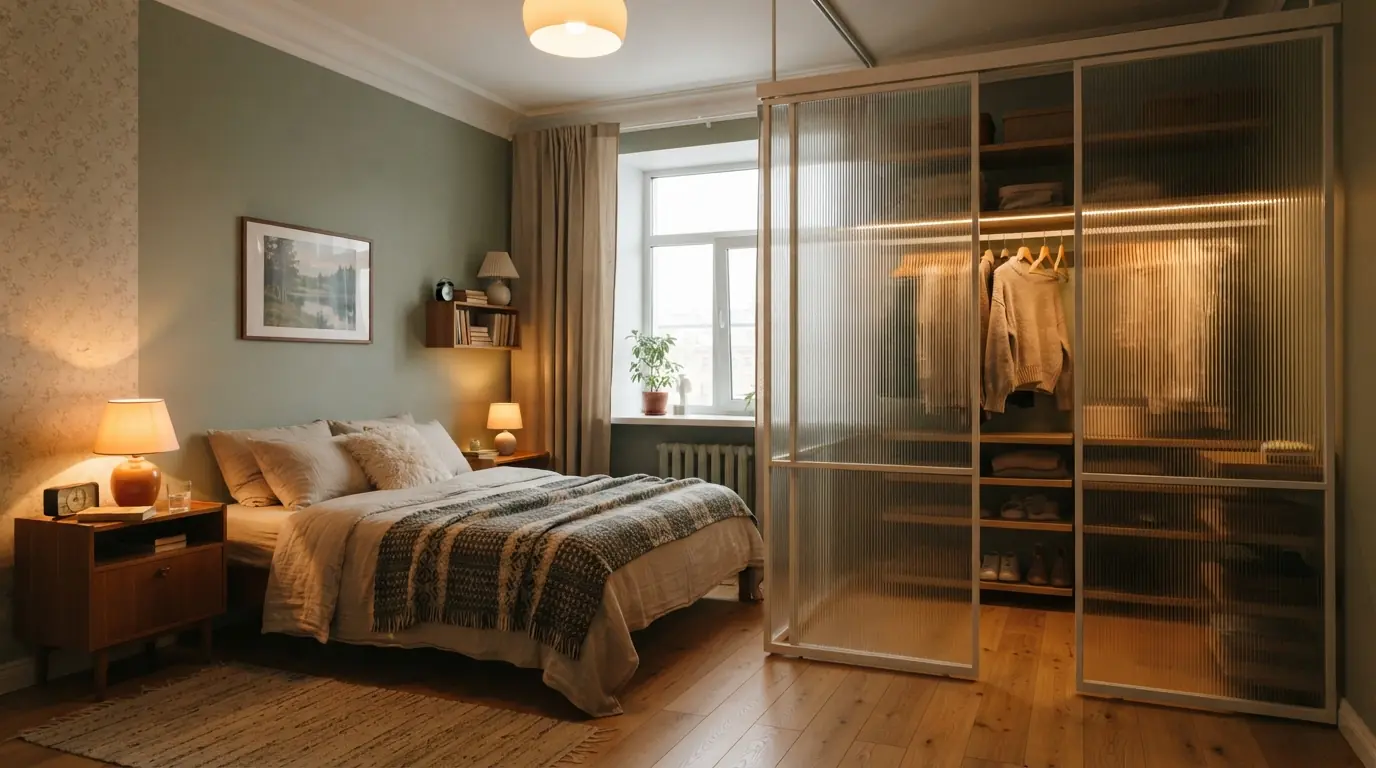

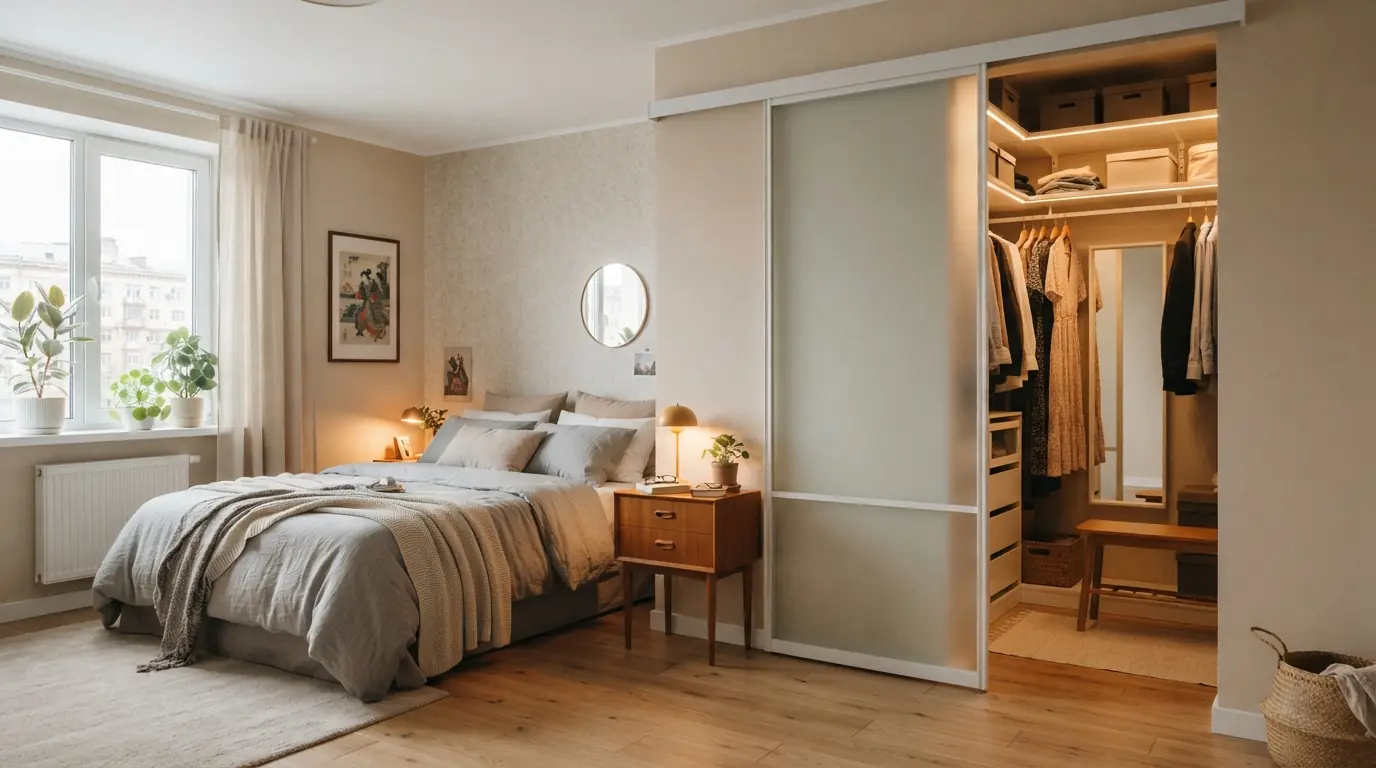

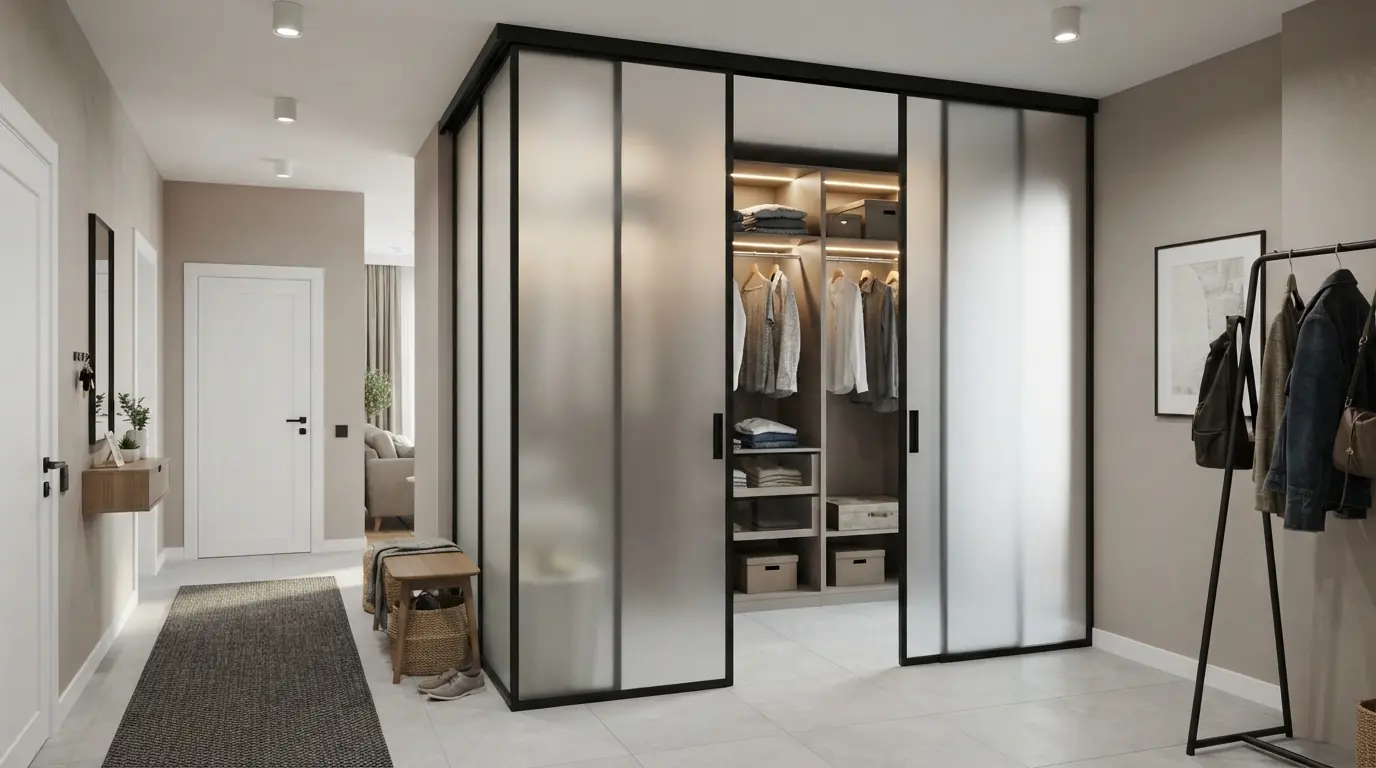

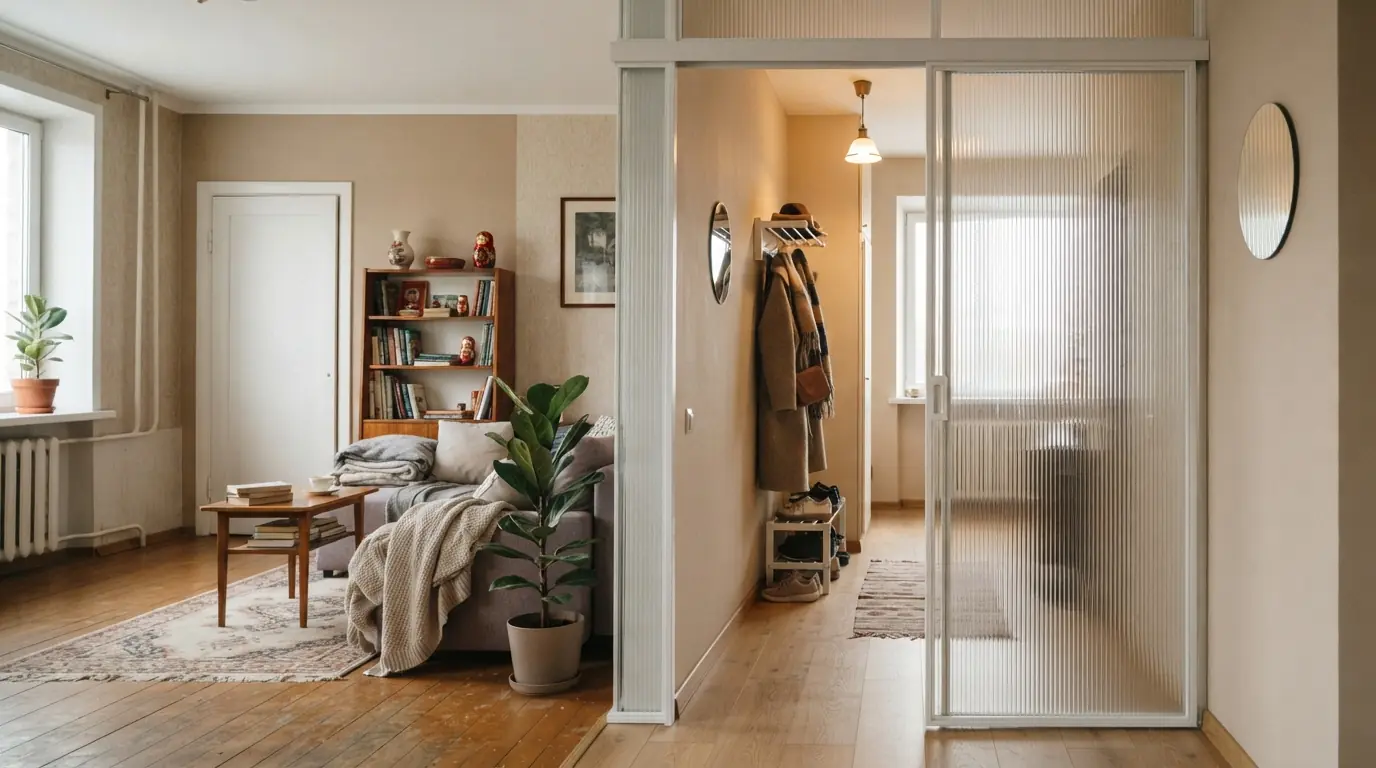

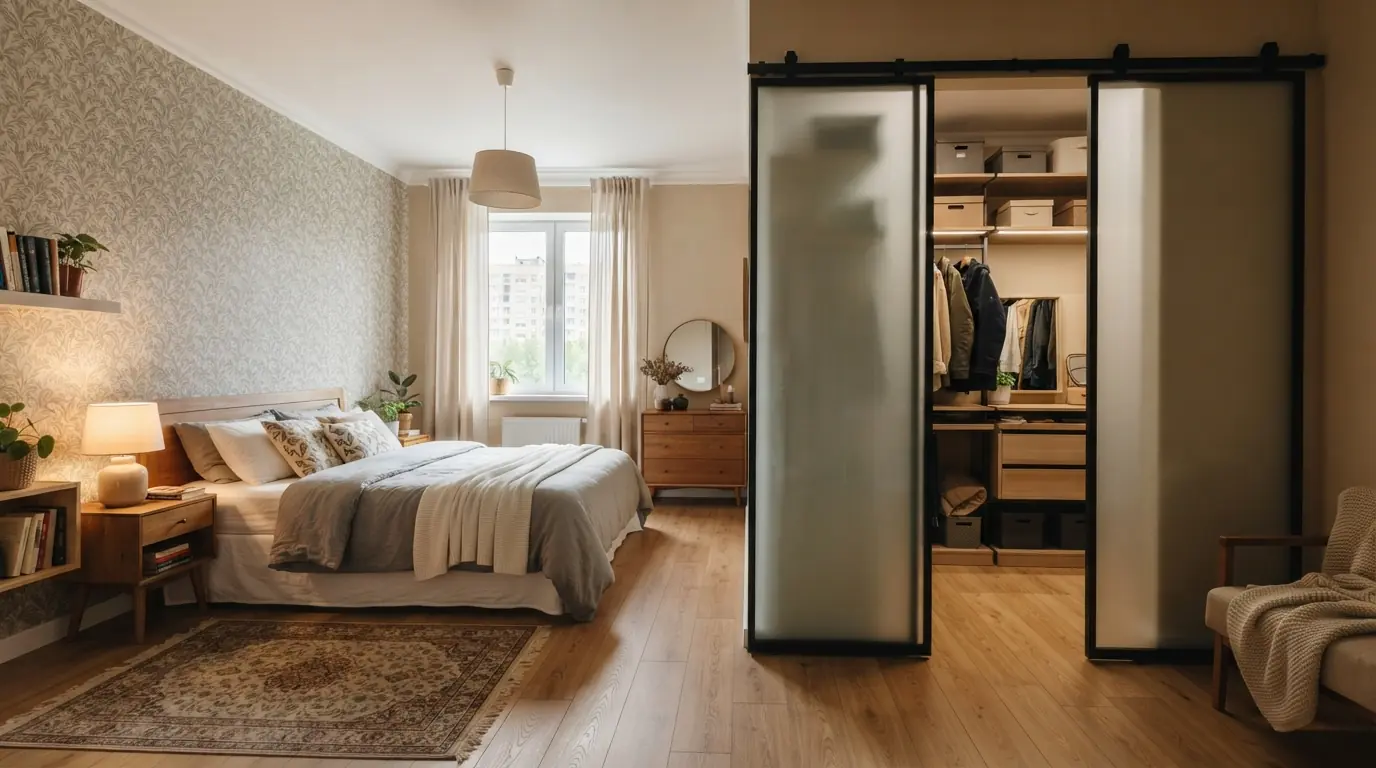

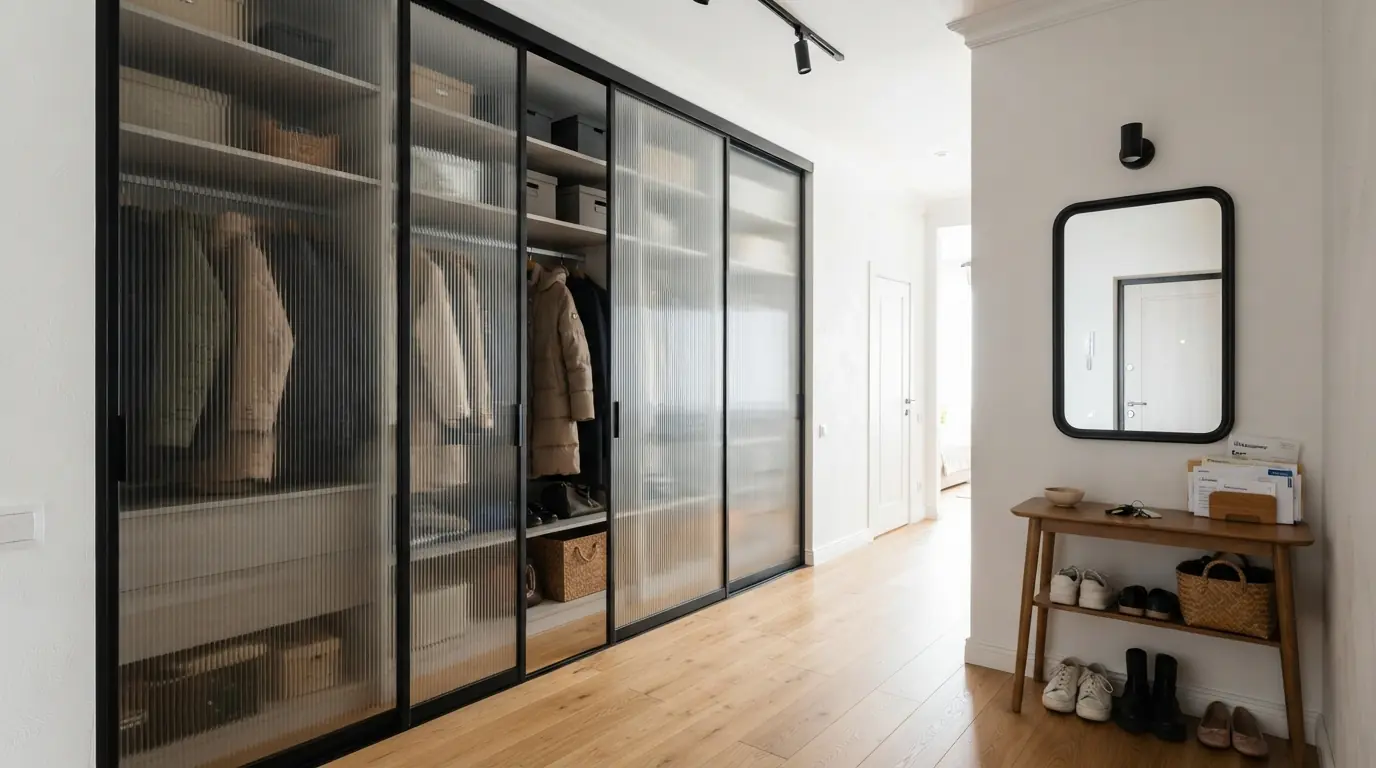

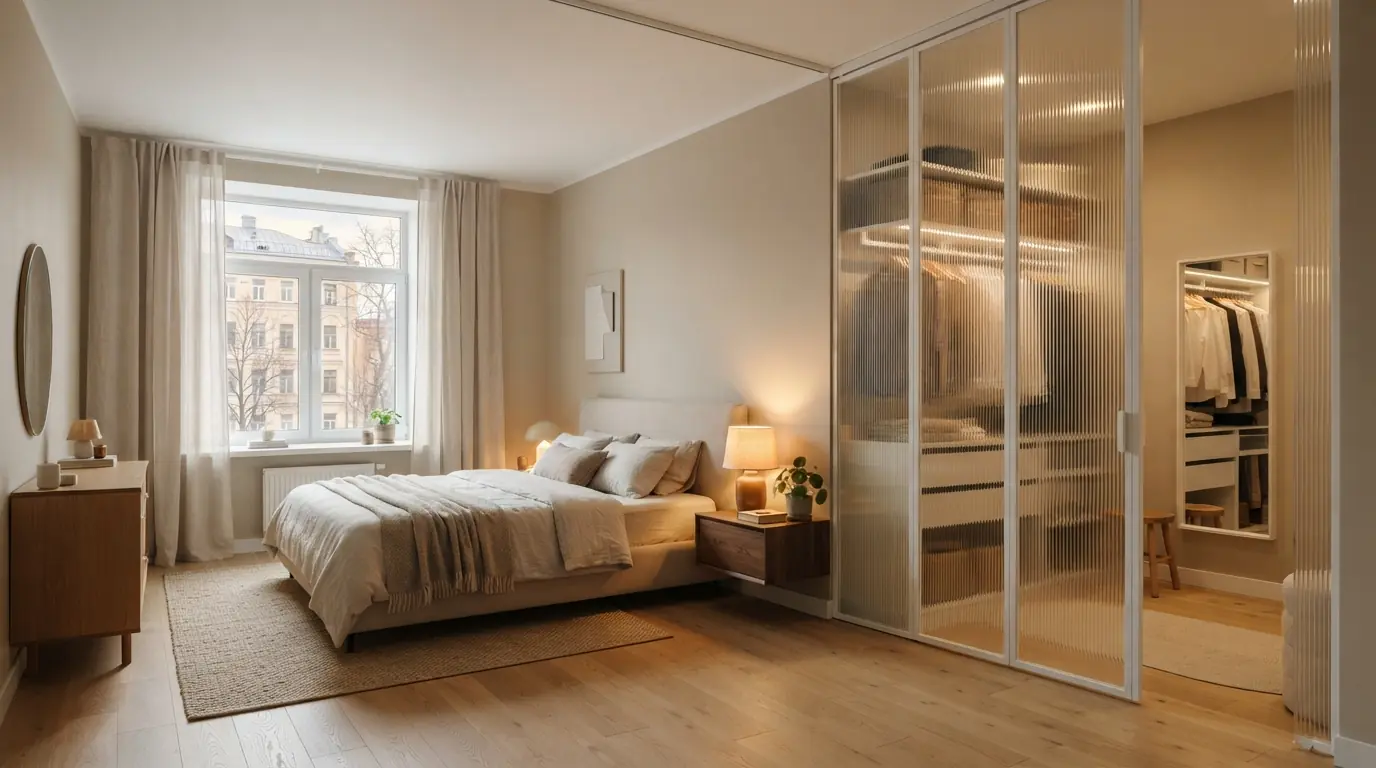

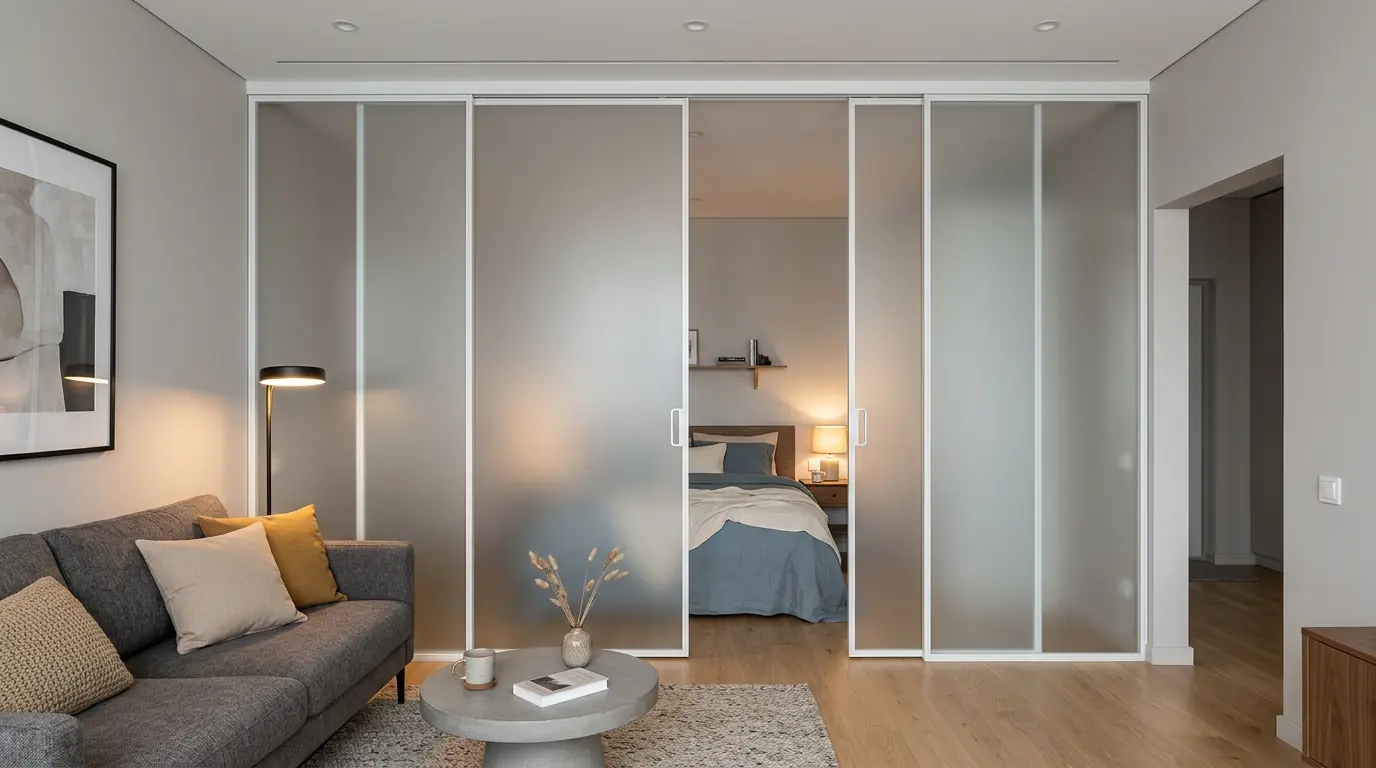

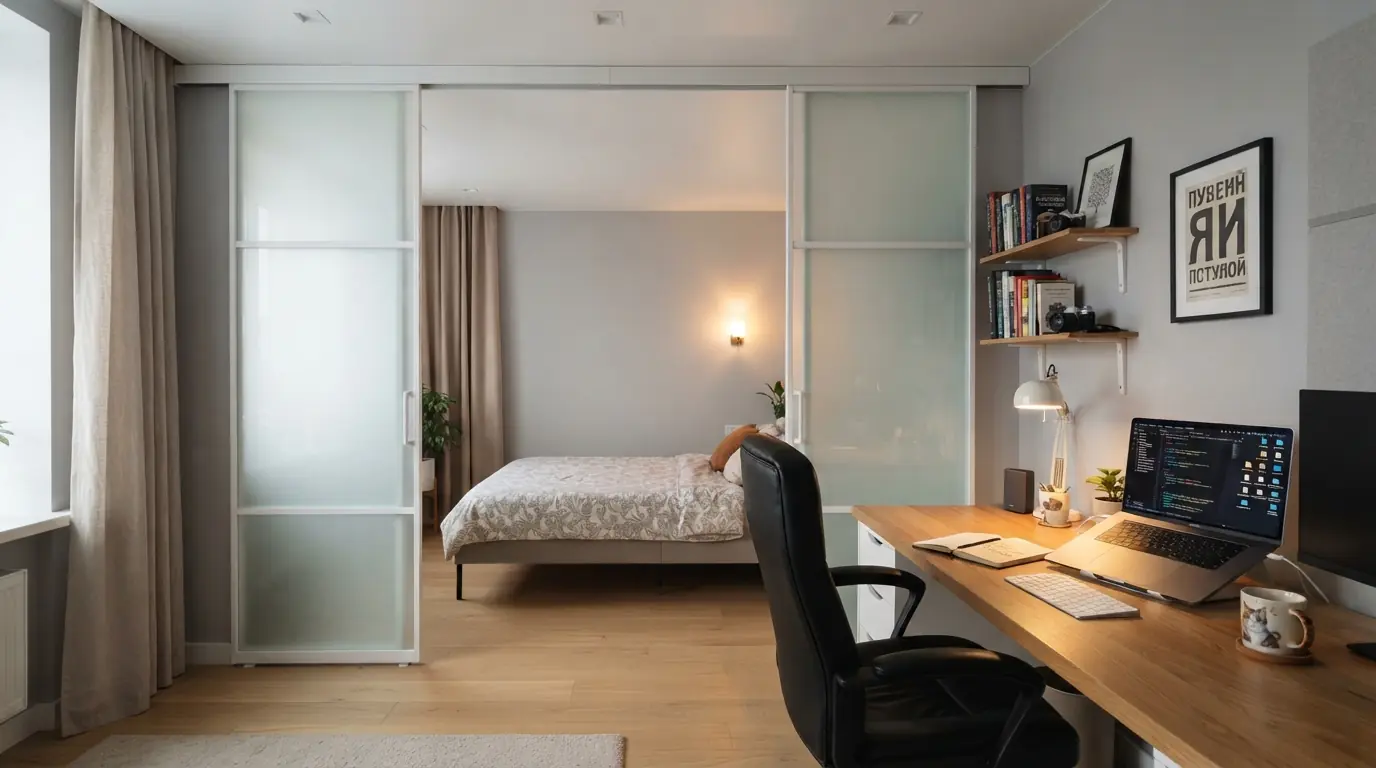

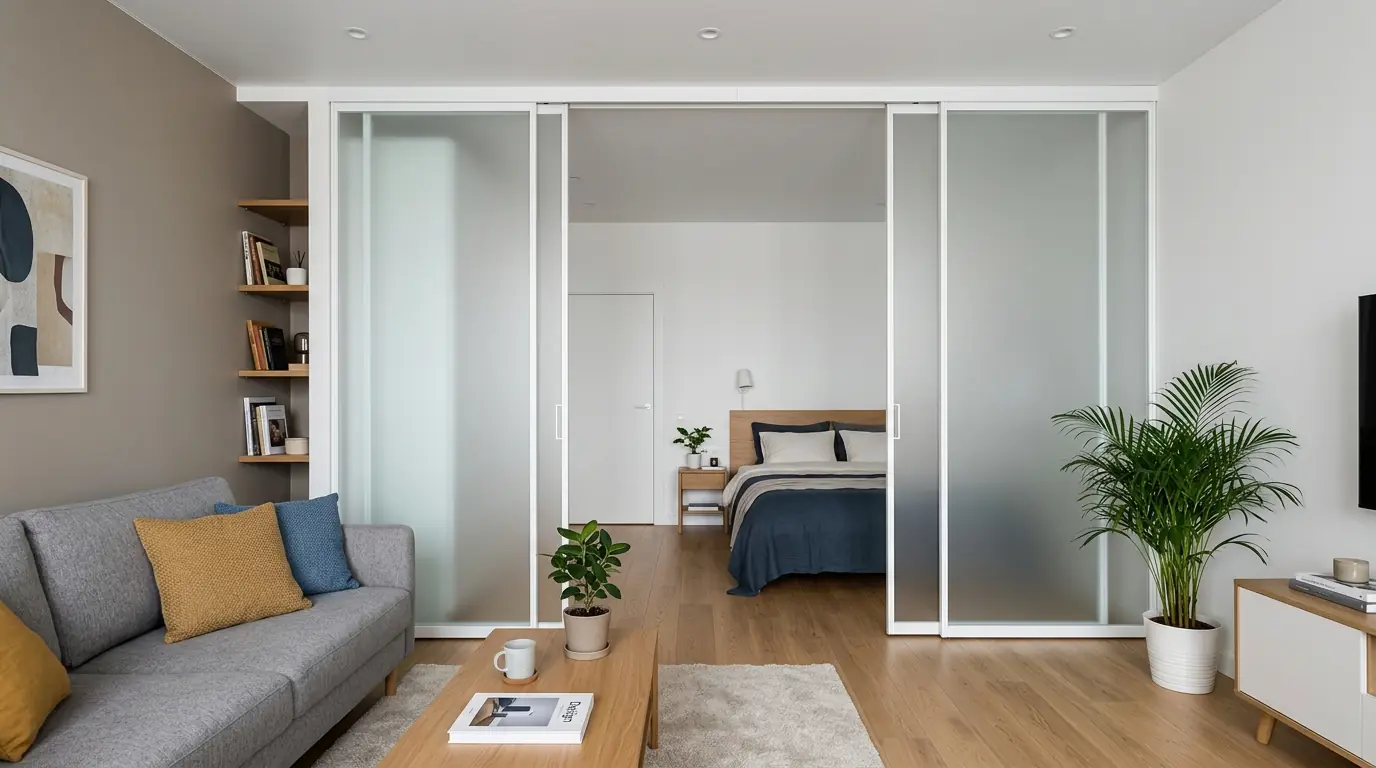

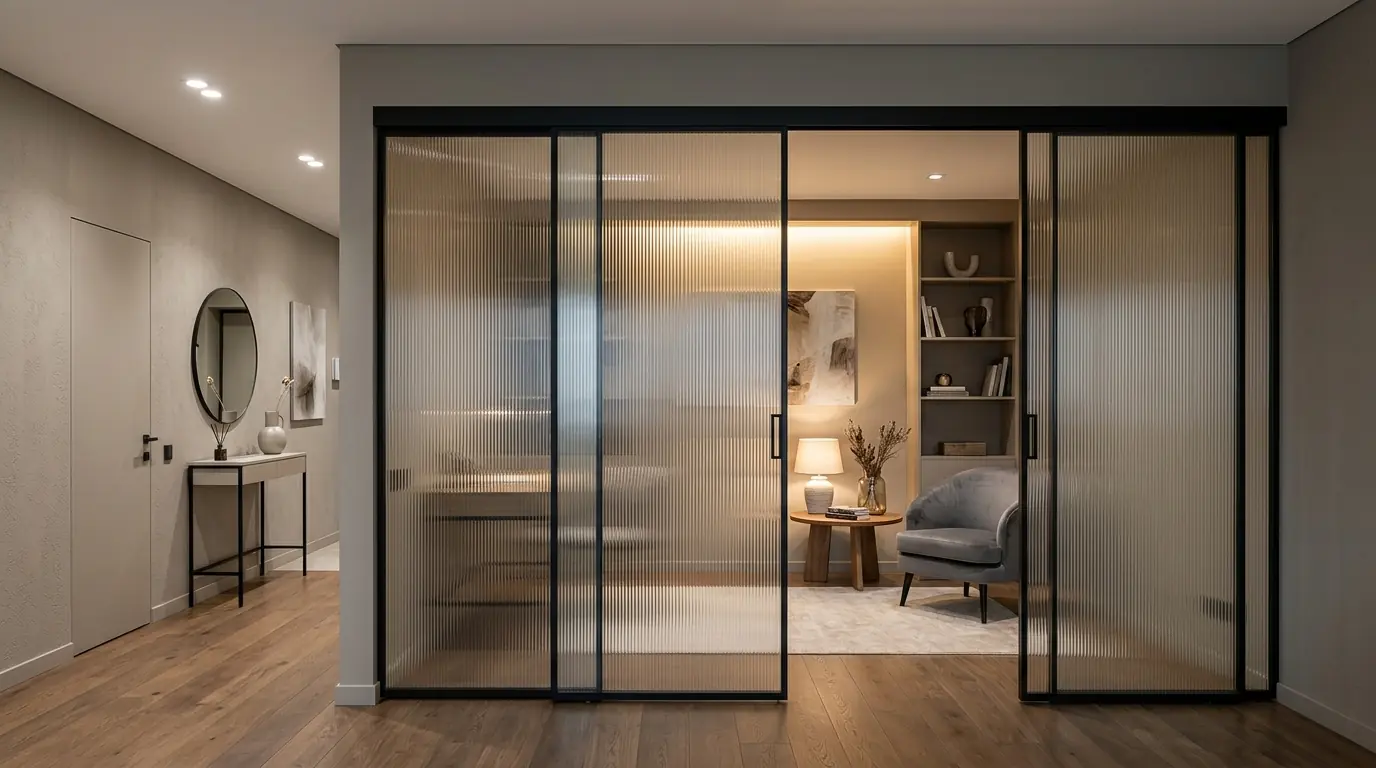

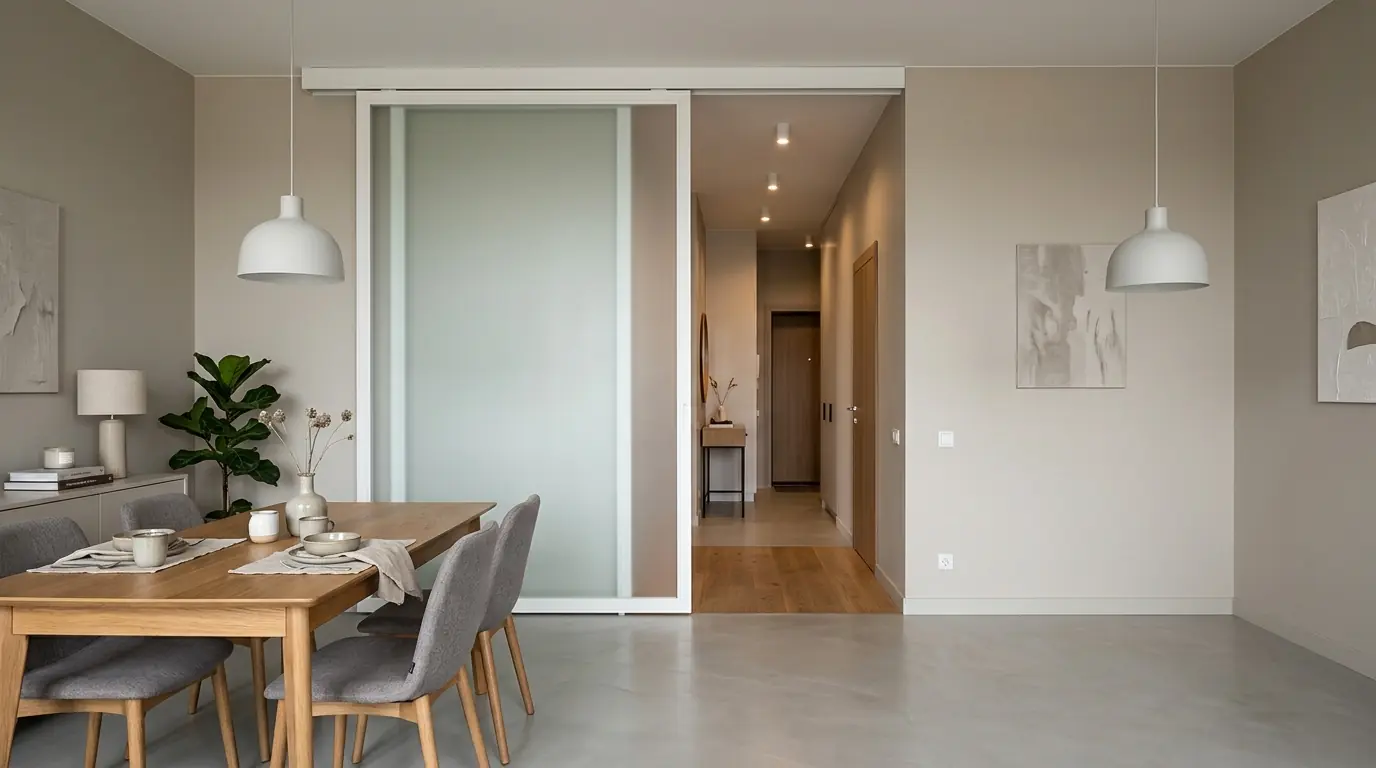

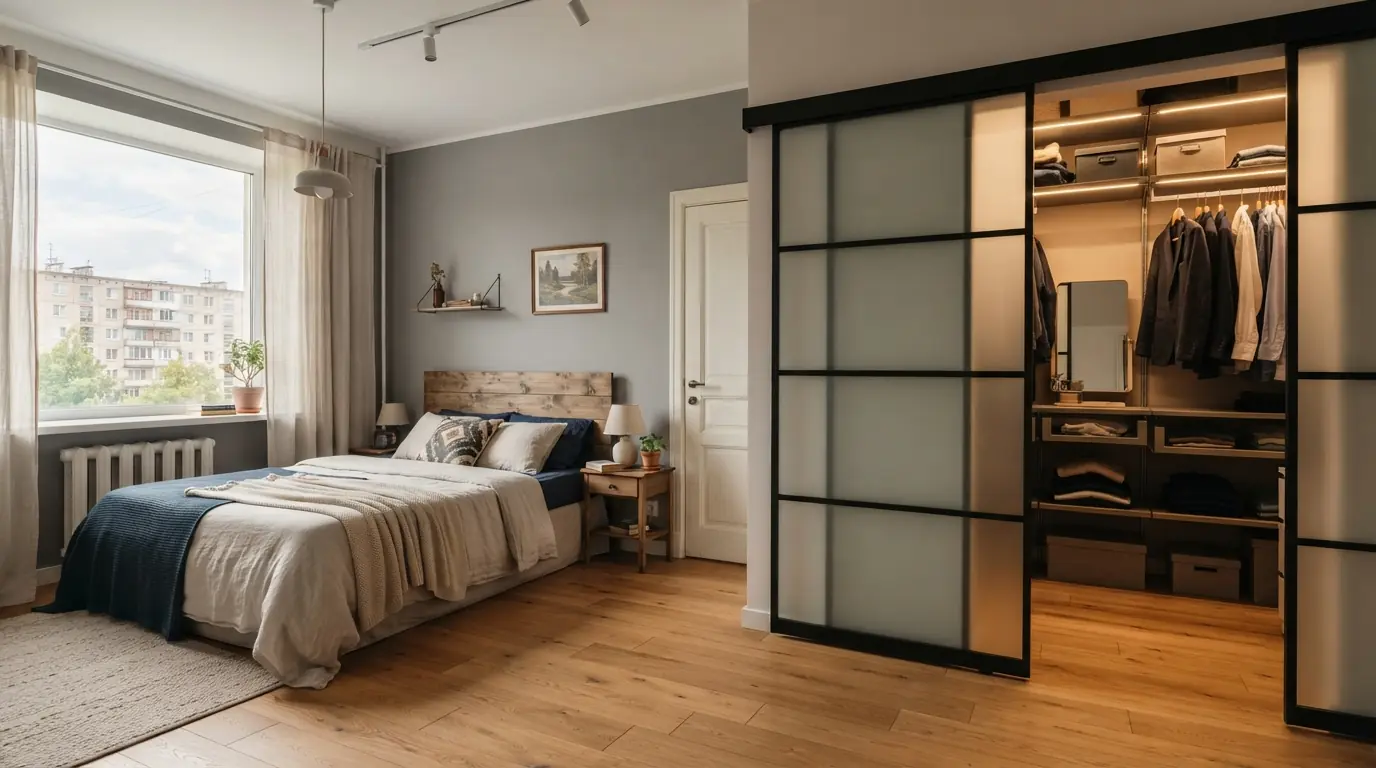

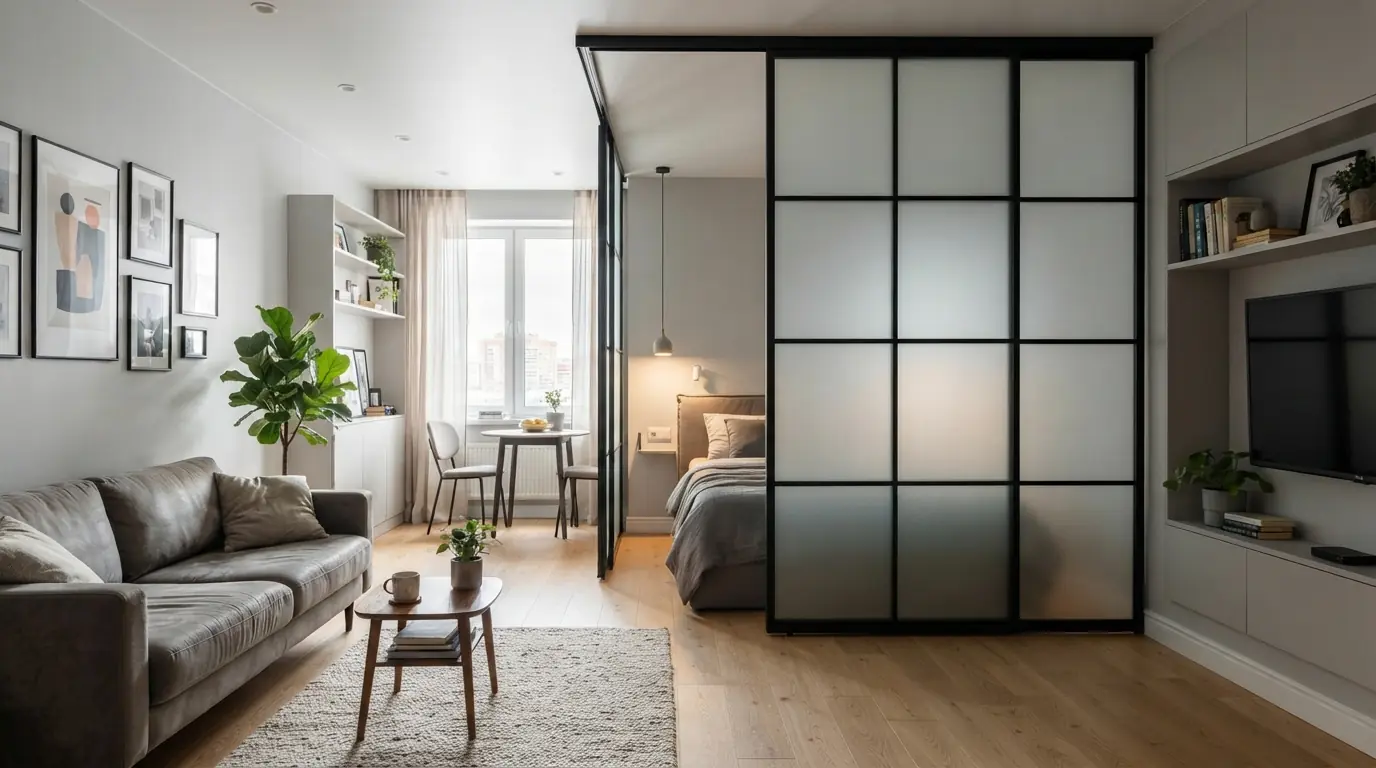

Фотографии выполненных работ
Напольная направляющая — не архаичное решение, а инженерная необходимость там, где полотно тяжёлое или система работает интенсивно. Мы рассчитываем глубину и профиль паза под конкретное напольное покрытие объекта, чтобы порог оставался минимальным, а ход — устойчивым на весь срок эксплуатации.
Частые вопросы
Паз шины неглубокий и не собирает много мусора, но при уборке пылесосом стоит проходить его узкой насадкой раз в 1-2 недели, чтобы штифт не тёрся о накопившуюся пыль.
Да, при регулировке или замене уплотнителей полотно приподнимается на каретке и штифт выходит из паза — вся конструкция рельса и шины остаётся на месте.
