Расчёт нагрузки на каретку кажется формальностью, которую делает производитель, но понимание логики этого расчёта помогает заказчику осознанно выбирать между разными системами фурнитуры, а не ориентироваться только на цену комплекта.
Из чего складывается нагрузка
Базовая величина — статический вес полотна: площадь стекла умножается на вес квадратного метра при заданной толщине. Например, закалённое стекло толщиной 8 мм весит около 20 кг на квадратный метр, и полотно площадью 2 м² даёт около 40 кг статической нагрузки, которая распределяется на все ролики каретки.
Динамическая нагрузка при движении
Статический вес — не единственный фактор: при открывании и закрывании полотно испытывает дополнительную динамическую нагрузку от ускорения и резких остановок, особенно если пользователь закрывает дверь рывком. По этой причине расчётную грузоподъёмность каретки берут с запасом сверх статического веса полотна, а не впритык к нему.
Зачем нужен запас прочности
Практический ориентир — закладывать запас 20-30% сверх расчётного статического веса полотна. Это компенсирует и динамические нагрузки, и постепенный износ подшипников каретки, который со временем немного увеличивает трение и нагрузку на сам ролик.
Число роликов на полотно
Для лёгких полотен обычно достаточно двух роликов на каретке, для тяжёлых крупноформатных стеклянных дверей используют четыре ролика, распределяющих вес более равномерно и снижающих точечную нагрузку на верхнюю кромку стекла в месте зажима каретки.
- Определить площадь и толщину полотна
- Рассчитать статический вес по весу квадратного метра материала
- Добавить запас 20-30% на динамику и износ
- Подобрать каретку и число роликов с грузоподъёмностью выше расчётной величины
Расчёт нагрузки на каретку
Что учесть при заказе
Расчёт каретки стоит доверять производителю на этапе проектирования, но полезно самостоятельно понимать порядок цифр — это помогает распознать, когда предлагаемая система явно занижена по грузоподъёмности относительно веса выбранного стекла.

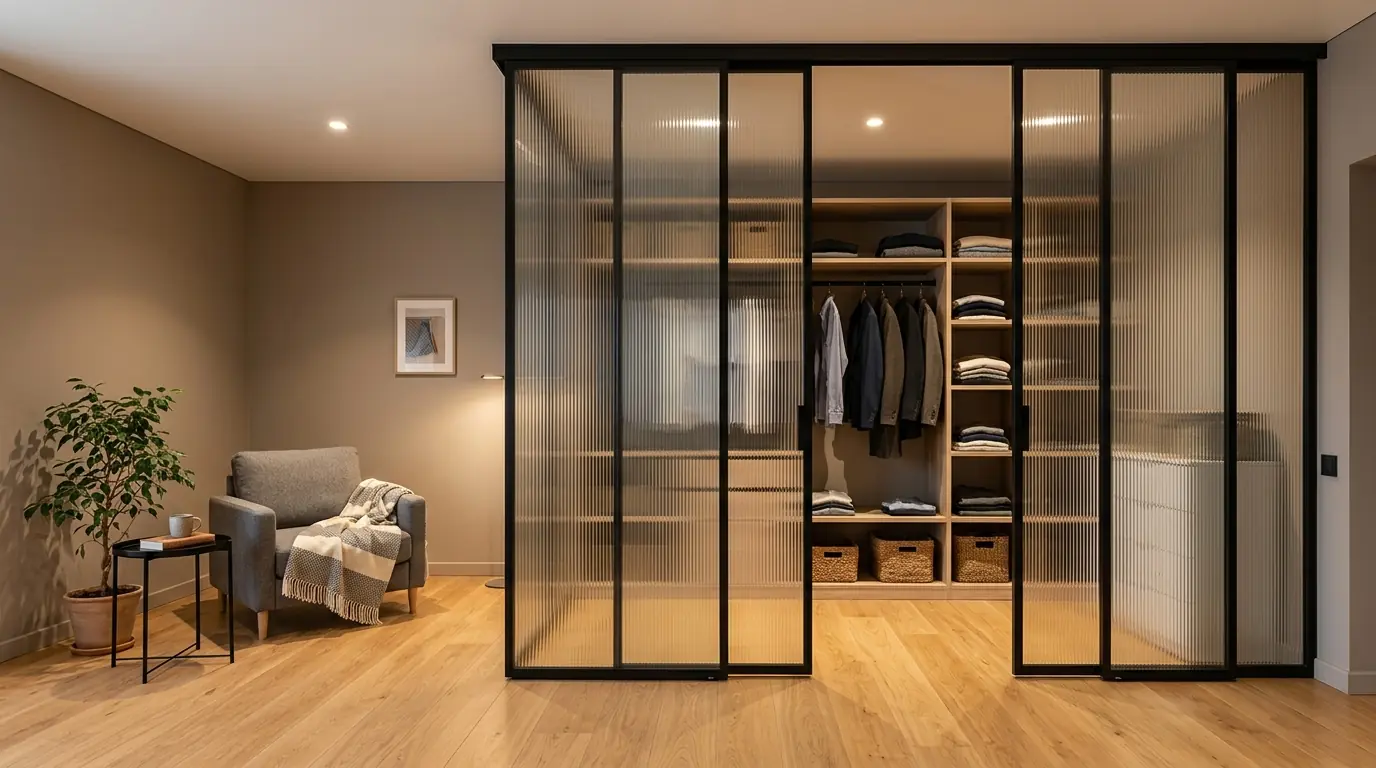

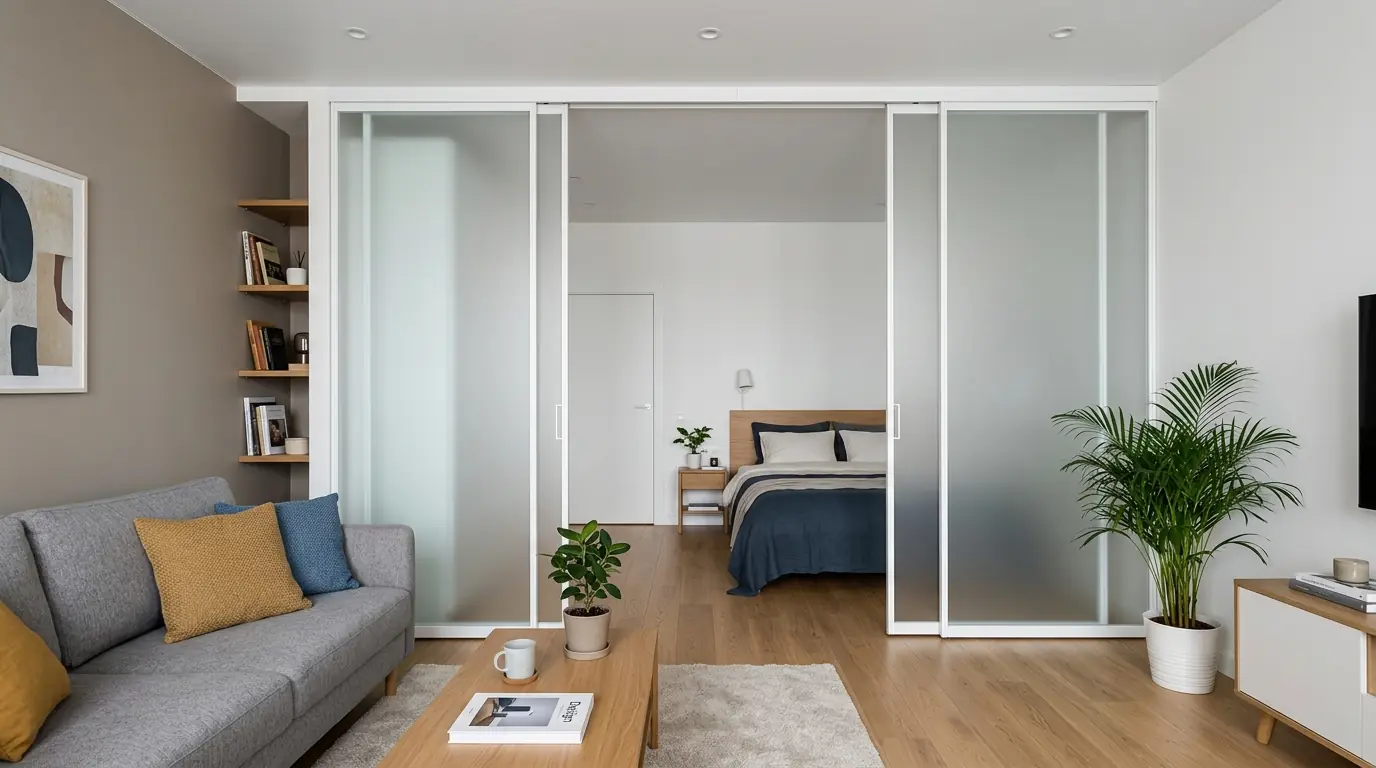

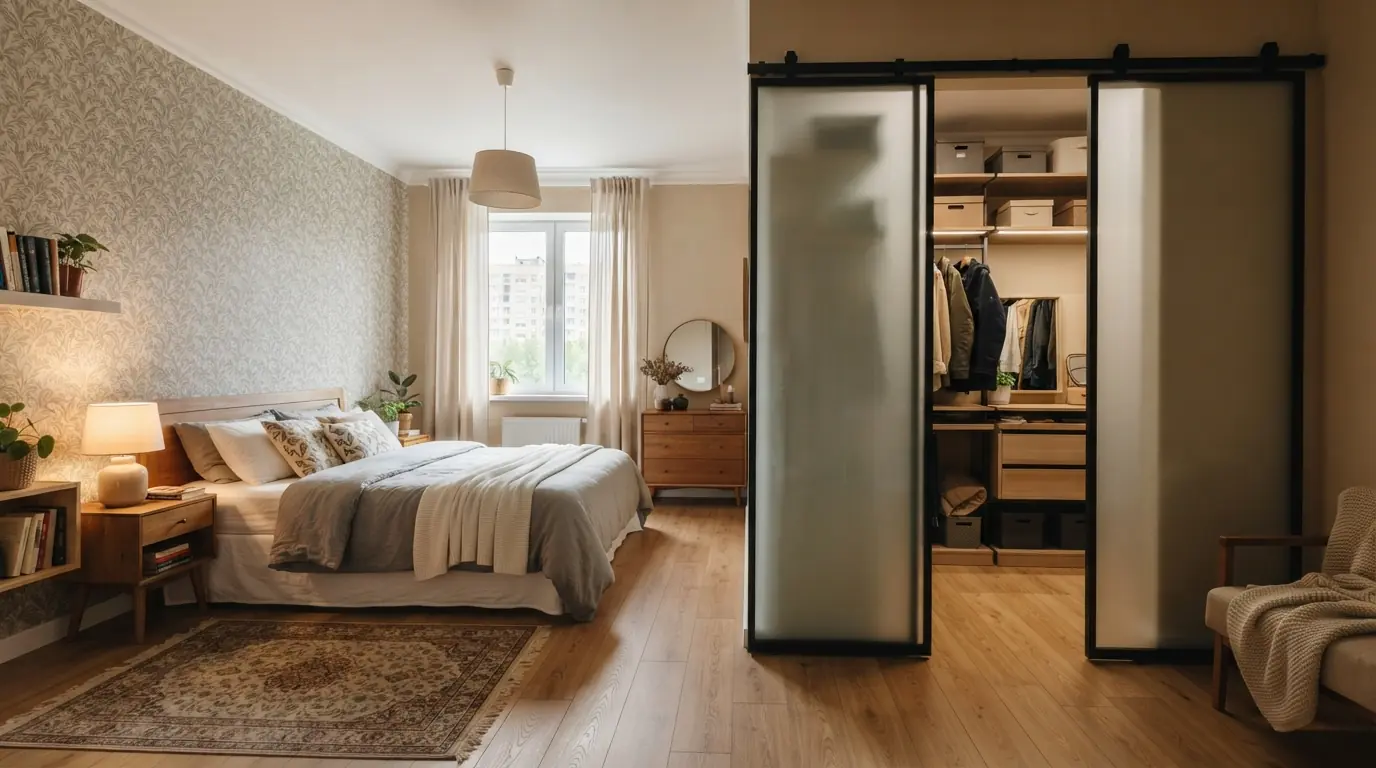

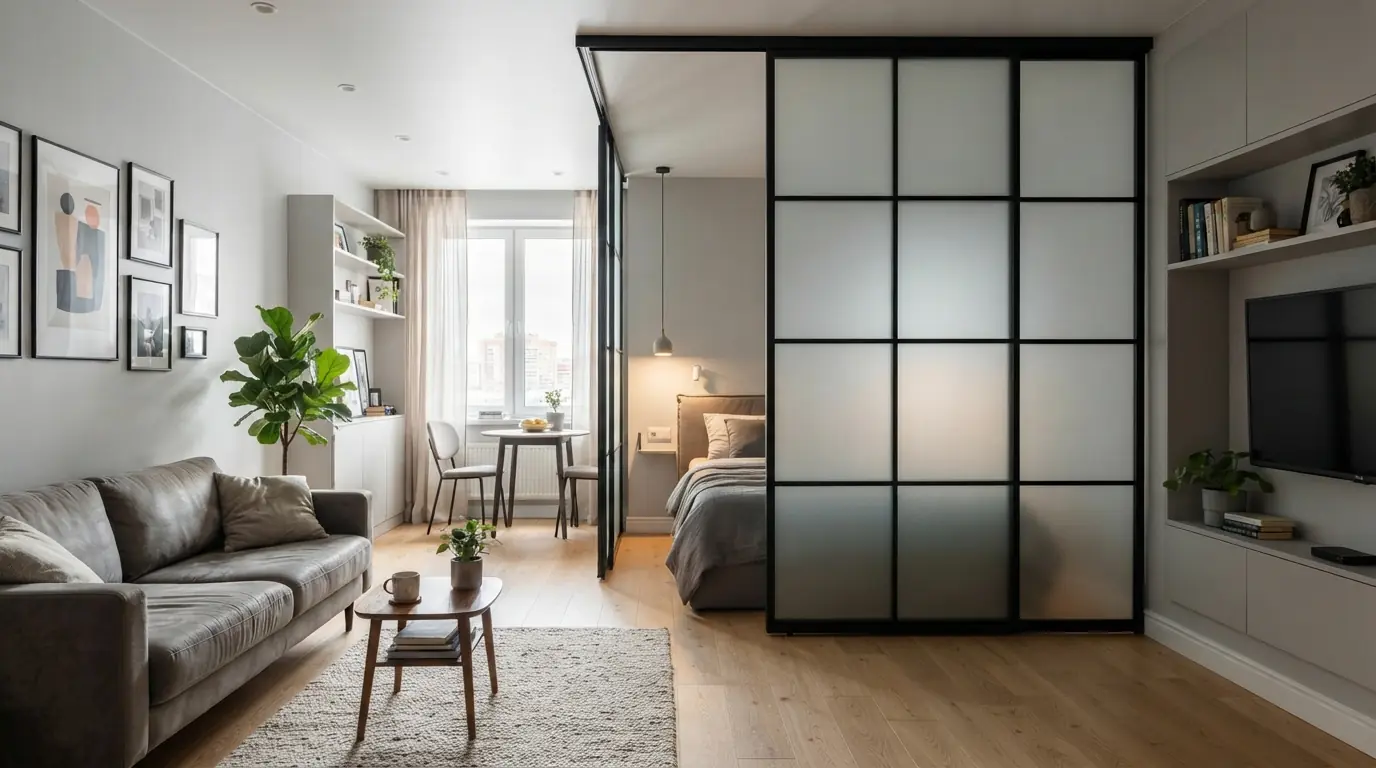

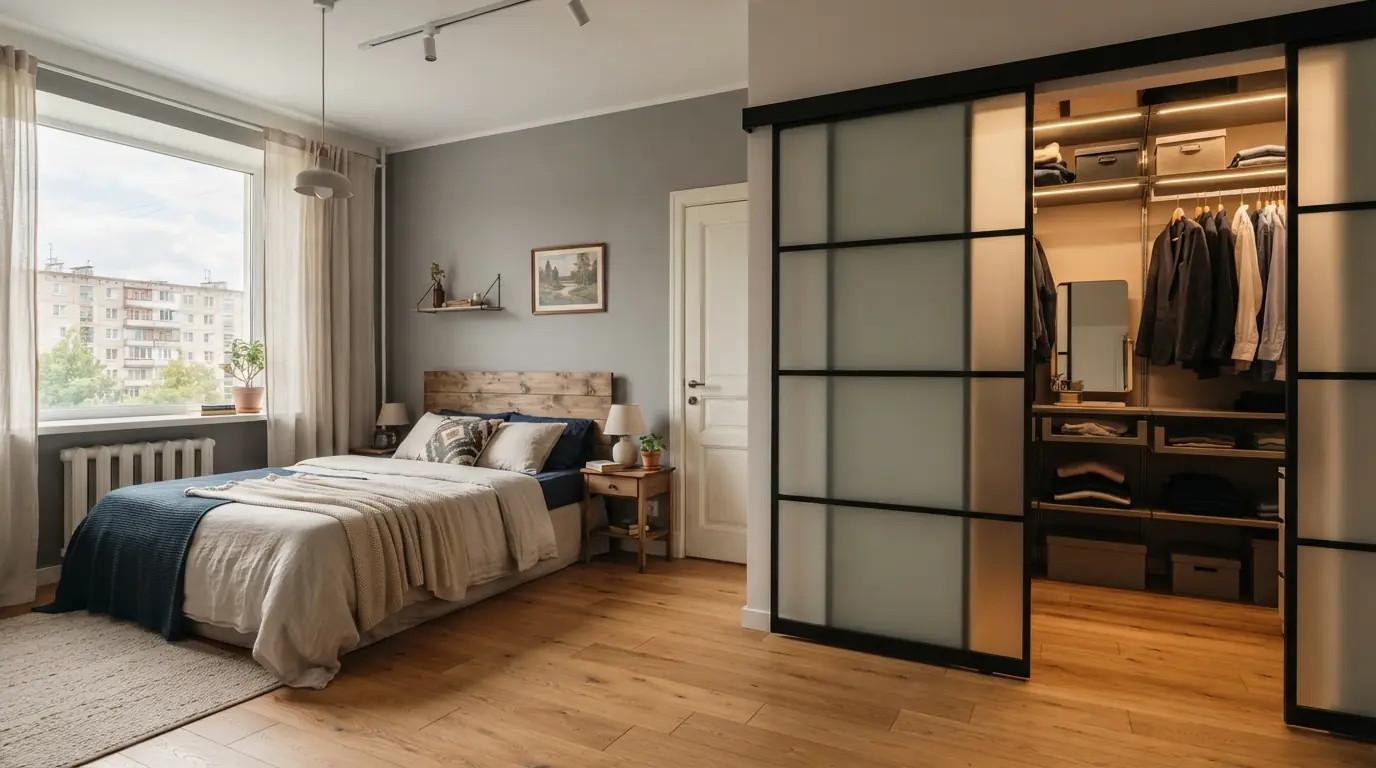

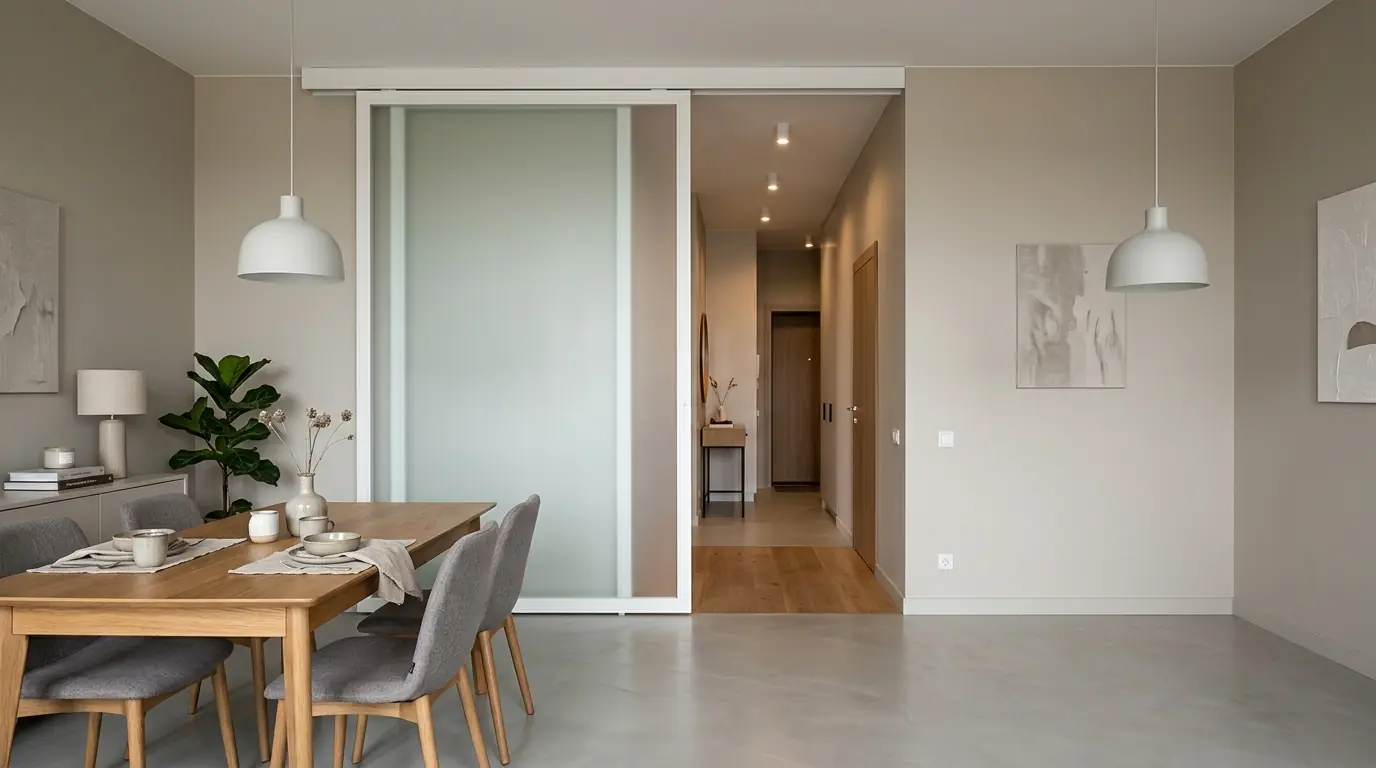

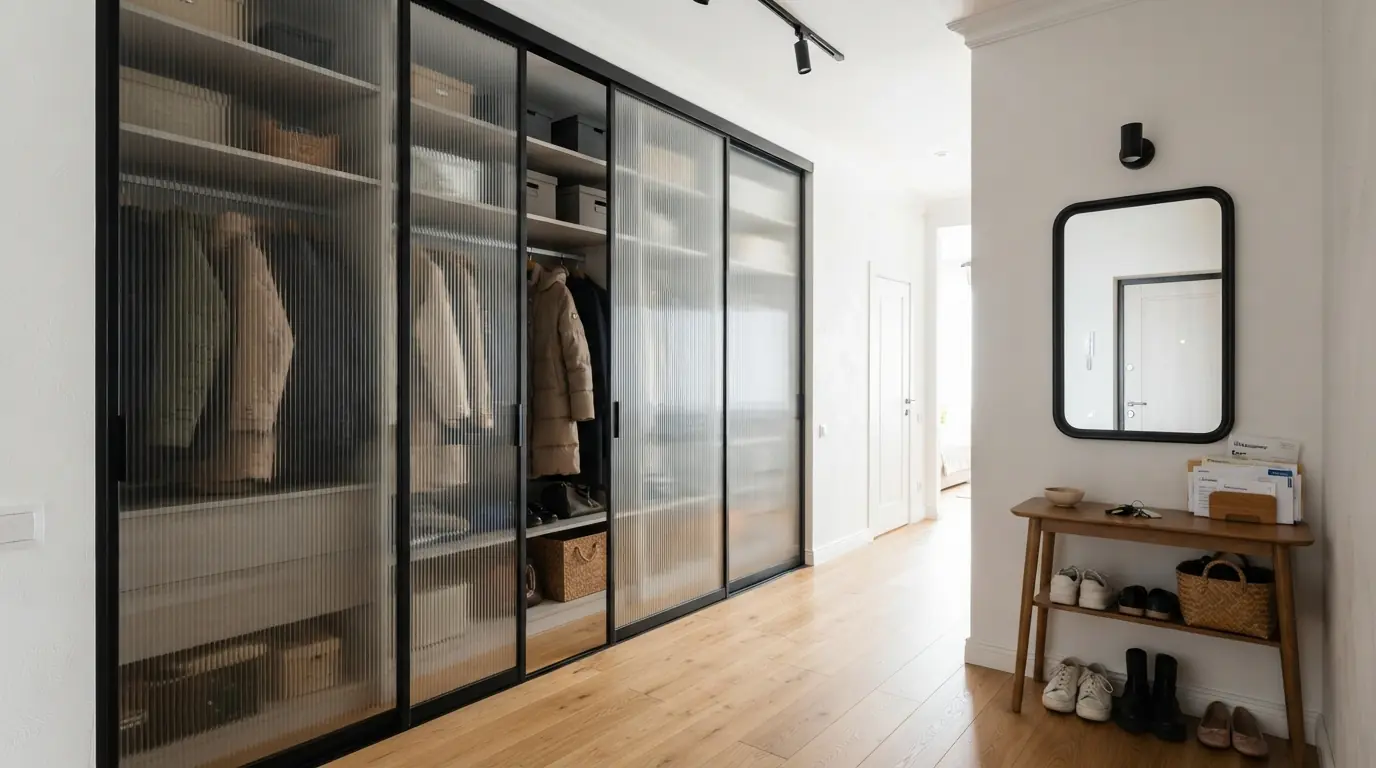

Фотографии по теме
